د.ت 1.000,000

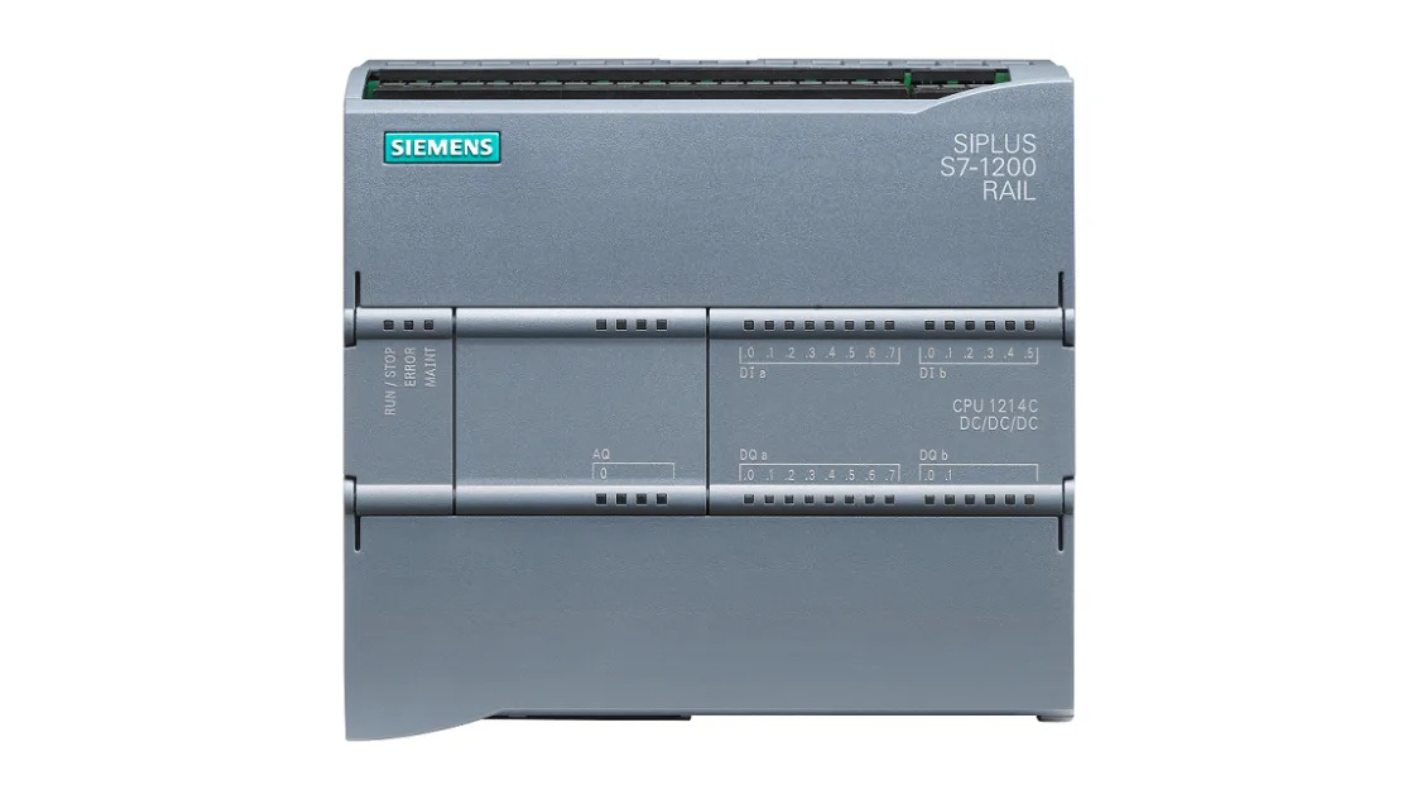

SIMATIC S7-1200 — CPU 1214C DC/DC/DC (Ancienne version)
Référence : 6ES7214-1AG31-0XB0
| Entrées / Sorties | 14 DI — 10 DO — 2 AI |
| Alimentation | DC 20,4 – 28,8 V DC |
| Type de sorties | Transistor 24 V DC |
| Mémoire | 75 KB |
| Communication | 1 × PROFINET / Ethernet RJ45 |
| Programmation | TIA Portal — LAD / FBD / SCL |
| Dimensions | 110 × 100 × 75 mm — ≈ 403 g |
| Remplacé par | 6ES7214-1AG40-0XB0 |
SIMATIC S7-1200, CPU 1214C DC/DC/DC — VERSION ANTÉRIEURE (6ES7214-1AG31-0XB0). E/S EMBARQUÉES : 14 ENTRÉES DIGITALES 24 V DC ; 10 SORTIES DIGITALES 24 V DC (TRANSISTOR) ; 2 ENTRÉES ANALOGIQUES 0–10 V DC. ALIMENTATION : DC 20,4 – 28,8 V DC. MÉMOIRE PROGRAMME/DONNÉES : 75 KB. 1 INTERFACE PROFINET INTÉGRÉE (RJ45). 6 COMPTEURS RAPIDES HSC JUSQU’À 100 KHZ. 2 SORTIES IMPULSIONS PTO/PWM. RÉGULATEUR PID INTÉGRÉ. EXTENSIBLE PAR JUSQU’À 8 MODULES DE SIGNAUX (SM), 3 MODULES DE COMMUNICATION (CM) ET 1 SIGNAL BOARD (SB). PROGRAMMATION VIA TIA PORTAL (LAD, FBD, SCL). DIMENSIONS : 110 × 100 × 75 MM. POIDS : ≈ 403 G. TEMPÉRATURE DE FONCTIONNEMENT : −20°C À +60°C.
| Référence fabricant | 6ES7214-1AG31-0XB0 |
| Fabricant | SIEMENS |
| Gamme | SIMATIC S7-1200 |
| Catégorie | Contrôle commande |
| Sous-catégorie | CPU / Automate programmable |
| Type | CPU 1214C DC/DC/DC |
| Version matériel | V3 (ancienne génération — remplacée par 6ES7214-1AG40-0XB0) |
| Alimentation | DC 20,4 – 28,8 V DC |
| Type de sorties | Transistor 24 V DC |
| Entrées digitales | 14 × 24 V DC |
| Sorties digitales | 10 × 24 V DC (transistor) |
| Entrées analogiques | 2 × 0 – 10 V DC |
| Mémoire programme / données | 75 KB |
| Interface communication | 1 × PROFINET / Ethernet RJ45 |
| Protocoles | TCP/IP, ISO-on-TCP (RFC1006), UDP, Modbus TCP, S7 |
| Compteurs rapides HSC | 6 × jusqu’à 100 kHz (simple) / 80 kHz (quadrature) |
| Sorties impulsions PTO/PWM | 2 |
| Régulateur PID | Intégré |
| Modules SM max. | 8 |
| Modules CM max. | 3 |
| Signal Board (SB) | 1 |
| Connexions HMI max. | 3 (dont 2 Comfort Panel) |
| Logiciel de programmation | TIA Portal — STEP 7 V10.5 ou supérieur |
| Langages | LAD, FBD, SCL |
| Vitesse exécution (bit) | 0,08 µs |
| Dimensions (L × H × P) | 110 × 100 × 75 mm |
| Poids | ≈ 403 g |
| Température fonctionnement | −20°C à +60°C |
| Humidité relative max. | 95 % sans condensation |
| Résistance aux chocs | 15G / 11 ms — IEC 60068-2-27 |
| Référence | Version | Mémoire | Statut |
|---|---|---|---|
| 6ES7214-1AG30-0XB0 | V2 / V3 | 50 KB | ⚠️ Obsolète |
| 6ES7214-1AG31-0XB0 | V3 / V4 | 75 KB | ⚠️ Ancienne version |
| 6ES7214-1AG40-0XB0 | V4.4+ | 100 KB | ✅ Version actuelle |
