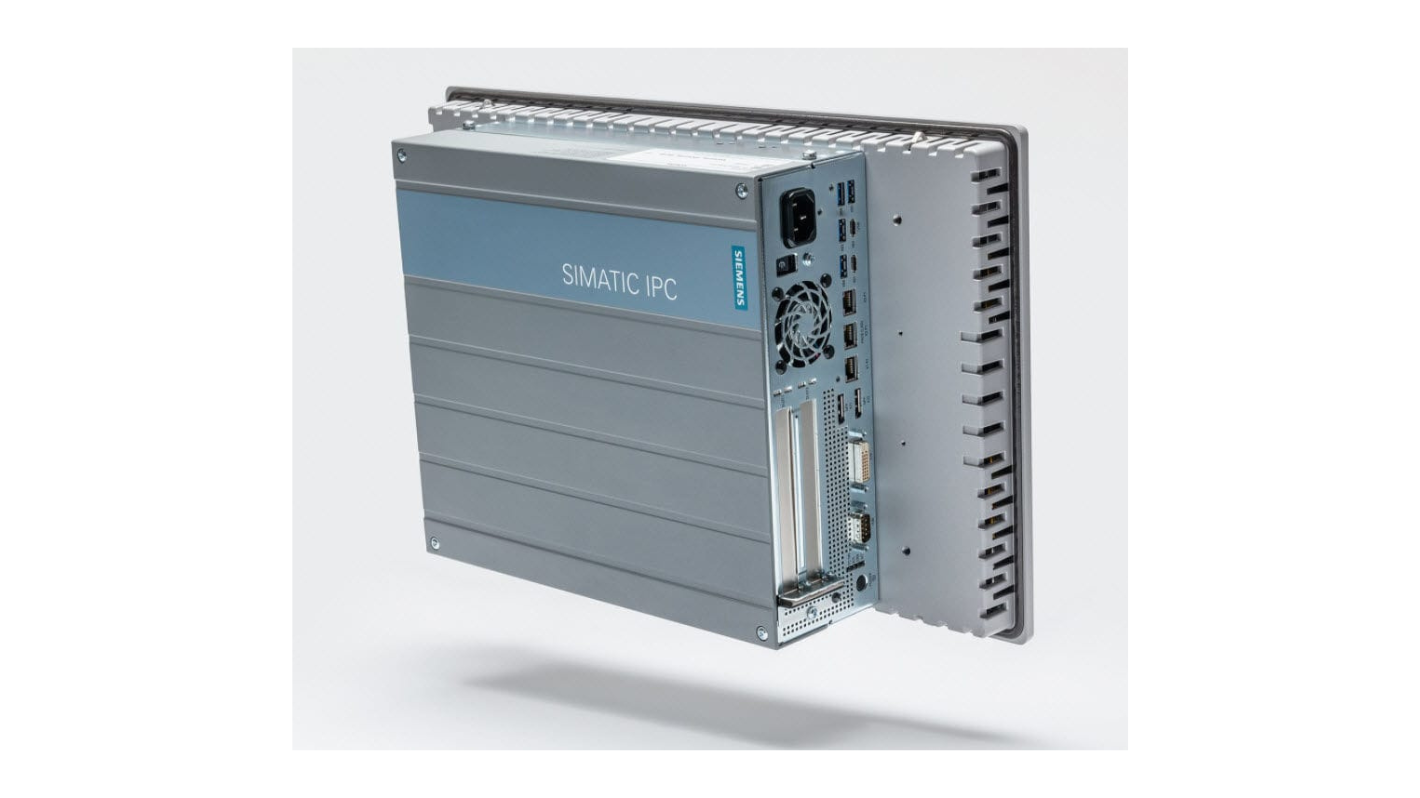

| Référence fabricant (exemple) |
6AV7241-7KH10-0KA0 |
| Fabricant |
SIEMENS |
| Gamme |
SIMATIC IPC677E |
| Catégorie |
PC Industriel / Informatique industrielle |
| Sous-catégorie |
Panel PC industriel |
| Type d’affichage |
TFT couleur — 19 pouces (4:3) |
| Résolution |
1280 × 1024 pixels (SXGA) |
| Nombre de couleurs |
16 777 216 couleurs (24 bits) |
| Luminosité |
400 cd/m² |
| Rétroéclairage |
LED — durée de vie ≥ 50 000 h |
| Type de commande |
Tactile résistif (standard) / PCAP multi-touch 10 points (option) |
| Processeur (variante haute perf.) |
Intel Core i7-6822EQ — 4 cœurs — 2,0 GHz (Turbo 3,2 GHz) |
| Processeur (variante standard) |
Intel Core i5-6442EQ — 4 cœurs — 1,9 GHz |
| Processeur (variante basique) |
Intel Celeron 3955U — 2 cœurs — 2,0 GHz |
| Génération processeur |
Intel Skylake (6ème génération) |
| Mémoire RAM |
4 GB / 8 GB / 16 GB / 32 GB DDR4 (selon configuration) |
| Slots mémoire |
2 × SO-DIMM DDR4 |
| Stockage principal |
HDD 2,5″ SATA / SSD 2,5″ SATA (selon configuration) |
| Slot CFast |
1 × CFast (accessible de face — hot-swap) |
| Slot M.2 |
1 × M.2 SSD 2242 (SATA) |
| Ports USB |
4 × USB 3.0 + 2 × USB 2.0 |
| Interfaces Ethernet |
2 × RJ45 — Gigabit Ethernet 10/100/1000 Mbit/s |
| Ports série |
2 × RS-232 (Sub-D 9 broches) |
| Sorties vidéo |
1 × DVI-I + 1 × DisplayPort (écran externe) |
| Audio |
1 × jack 3,5 mm (entrée/sortie) |
| Slot PCIe |
1 × PCIe x4 (extension interne) |
| Slot PCI |
1 × PCI (extension interne) |
| Système d’exploitation |
Windows 7 Ultimate SP1 (64 bit) / Windows 10 IoT Enterprise 2016 LTSB (64 bit) |
| Logiciels compatibles |
TIA Portal, WinCC, WinCC OA, STEP 7, SCADA tiers |
| Alimentation (variante DC) |
24 V DC (18 – 30 V DC) |
| Alimentation (variante AC) |
100 – 240 V AC — 50/60 Hz |
| Consommation max. |
≈ 110 W (selon configuration processeur) |
| Watchdog |
Intégré (matériel) |
| RTC (horloge temps réel) |
Intégrée avec batterie de sauvegarde |
| TPM |
TPM 2.0 intégré (sécurité) |
| Refroidissement |
Ventilateur intelligent + dissipateur thermique |
| Degré de protection face avant |
IP65 |
| Degré de protection face arrière |
IP20 |
| Dimensions face avant (L × H) |
505,0 × 432,0 mm |
| Dimensions découpe panneau (L × H) |
488,0 × 415,0 mm |
| Profondeur de montage |
≈ 133,0 mm |
| Poids |
≈ 14,0 kg |
| Température fonctionnement |
0°C à +55°C |
| Température stockage |
−20°C à +60°C |
| Humidité relative max. |
95 % sans condensation |
| Résistance aux vibrations |
0,15 mm / 1G — IEC 60068-2-6 |
| Montage |
Encastré panneau / Bras articulé VESA 100 × 100 mm |
| Conformité |
CE, UL, cUL, IEC 61131-2, EN 55032, EN 55024 |
