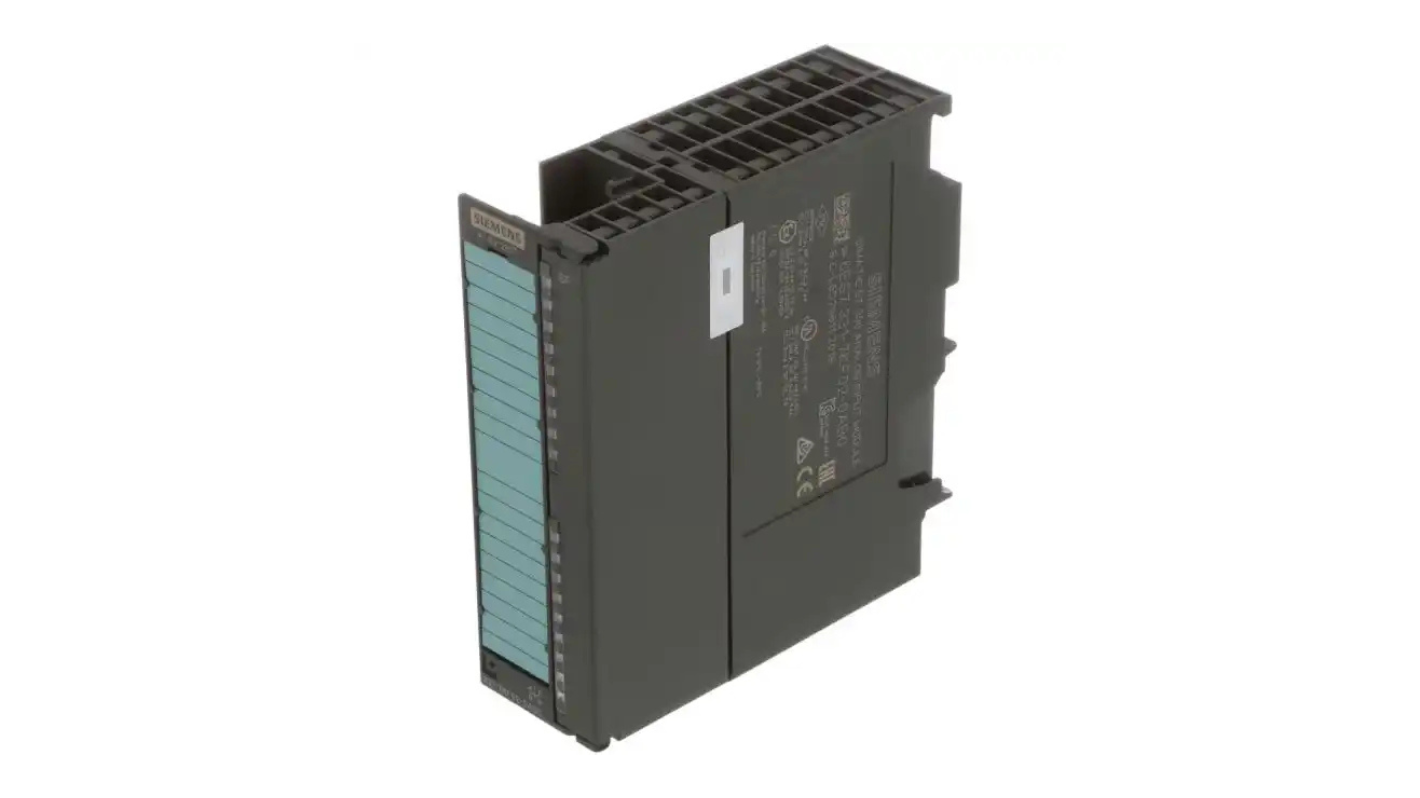

SIMATIC S7-300 — SM 331 Module d’entrées analogiques 8 voies universelles
Référence : 6ES7331-7KF02-0AB0
| Nombre d’entrées | 8 voies analogiques universelles |
| Résolution | 15 bits + signe |
| Types de mesure | Tension / Courant / Résistance / TC / PT100…PT1000 |
| Isolation galvanique | Oui — par groupe de 8 |
| Diagnostic | Rupture de fil + dépassement de plage |
| Connecteur frontal | 40 broches — 6ES7392-1AM00-0AA0 |
| Configuration | STEP 7 / TIA Portal |
| Dimensions | 40 × 125 × 117 mm — ≈ 230 g |
SIMATIC S7-300, SM 331, MODULE D’ENTRÉES ANALOGIQUES. RÉFÉRENCE : 6ES7331-7KF02-0AB0. 8 ENTRÉES ANALOGIQUES CONFIGURABLES. RÉSOLUTION : 15 BITS + SIGNE (13 BITS EFFECTIFS). TYPES DE MESURE : TENSION (±80 mV À ±10 V), COURANT (±20 mA / 0–20 mA / 4–20 mA), RÉSISTANCE (0–600 Ω), THERMOCOUPLES (B, C, E, J, K, L, N, R, S, T, U) ET PT100/PT200/PT500/PT1000 NI100/NI120/NI1000. ISOLATION GALVANIQUE PAR GROUPE DE 8. CONNEXION VIA CONNECTEUR FRONTAL 40 BROCHES (6ES7392-1AM00-0AA0). ALIMENTATION : VIA BUS S7-300 (5 V DC) + 24 V DC EXTERNE. DIMENSIONS : 40 × 125 × 117 MM. POIDS : ≈ 230 G. TEMPÉRATURE DE FONCTIONNEMENT : 0°C À +60°C. CONFORME CE / UL.
| Référence fabricant | 6ES7331-7KF02-0AB0 |
| Fabricant | SIEMENS |
| Gamme | SIMATIC S7-300 |
| Catégorie | Contrôle commande |
| Sous-catégorie | Module d’entrées analogiques (SM) |
| Type de module | SM 331 — Module d’entrées analogiques 8 voies |
| Nombre d’entrées analogiques | 8 |
| Résolution | 15 bits + signe (13 bits effectifs) |
| Type de mesure — Tension | ±80 mV / ±250 mV / ±500 mV / ±1 V / ±2,5 V / ±5 V / ±10 V / 1–5 V |
| Type de mesure — Courant | ±20 mA / 0–20 mA / 4–20 mA |
| Type de mesure — Résistance | 0–150 Ω / 0–300 Ω / 0–600 Ω |
| Type de mesure — Thermocouples | B, C, E, J, K, L, N, R, S, T, U, mV |
| Type de mesure — RTD | PT100 / PT200 / PT500 / PT1000 / Ni100 / Ni120 / Ni1000 |
| Raccordement RTD | 2 fils / 3 fils / 4 fils |
| Temps de conversion par voie | 52 ms (résolution 15 bits) — 17 ms (résolution 12 bits) |
| Temps de cycle (8 voies) | 415 ms (résolution 15 bits) — 133 ms (résolution 12 bits) |
| Suppression des perturbations | 50 Hz / 60 Hz (configurable) |
| Isolation galvanique | Oui — par groupe de 8 voies |
| Tension d’isolement | 500 V AC / 1 min |
| Groupes de potentiel | 1 groupe — 8 voies |
| Tension de mode commun max. | ±12 V DC (entre voies) |
| Diagnostic — Rupture de fil | ✅ Oui (configurable) |
| Diagnostic — Dépassement de plage | ✅ Oui |
| Alarme de diagnostic | Oui — via bus S7-300 |
| Compensation soudure froide | Interne (capteur intégré) ou externe |
| Configuration des voies | Par paires (1 codeur de mesure pour 2 voies) |
| LED de signalisation | 1 × LED rouge SF (défaut module) |
| Connecteur frontal requis | 40 broches — Réf. 6ES7392-1AM00-0AA0 (non fourni) |
| Alimentation du module (bus) | Via bus S7-300 — 5 V DC — ≈ 60 mA |
| Alimentation externe (L+) | 24 V DC (20,4 – 28,8 V DC) — ≈ 60 mA |
| Logiciel de configuration | STEP 7 V5.5 / TIA Portal V13 ou supérieur |
| Rack compatible | Rail DIN / Rack S7-300 (UR1, UR2) |
| Dimensions (L × H × P) | 40 × 125 × 117 mm |
| Poids | ≈ 230 g |
| Température fonctionnement | 0°C à +60°C |
| Température stockage | −40°C à +70°C |
| Humidité relative max. | 95 % sans condensation |
| Résistance aux chocs | 15G / 11 ms — IEC 60068-2-27 |
| Montage | Rail DIN / Rack S7-300 |
| Conformité | CE, UL, cUL, IEC 61131-2 |
| Référence | Voies | Résolution | Types mesure | Spécificité |
|---|---|---|---|---|
| 6ES7331-7HF01-0AB0 | 8 | 12 bits | U / I | Standard rapide |
| 6ES7331-7KB02-0AB0 | 2 | 15 bits + signe | U / I / R / TC / RTD | 2 voies universelles |
| 6ES7331-7KF02-0AB0 | 8 | 15 bits + signe | U / I / R / TC / RTD | 8 voies universelles |
| 6ES7331-7NF10-0AB0 | 8 | 15 bits + signe | U / I / TC / RTD | HART compatible |
| 6ES7331-7PF01-0AB0 | 8 | 15 bits + signe | PT100 / TC uniquement | Température spécialisé |
| 6ES7331-7RD00-0AB0 | 4 | 15 bits + signe | U / I / R / TC / RTD | Haute précision |
