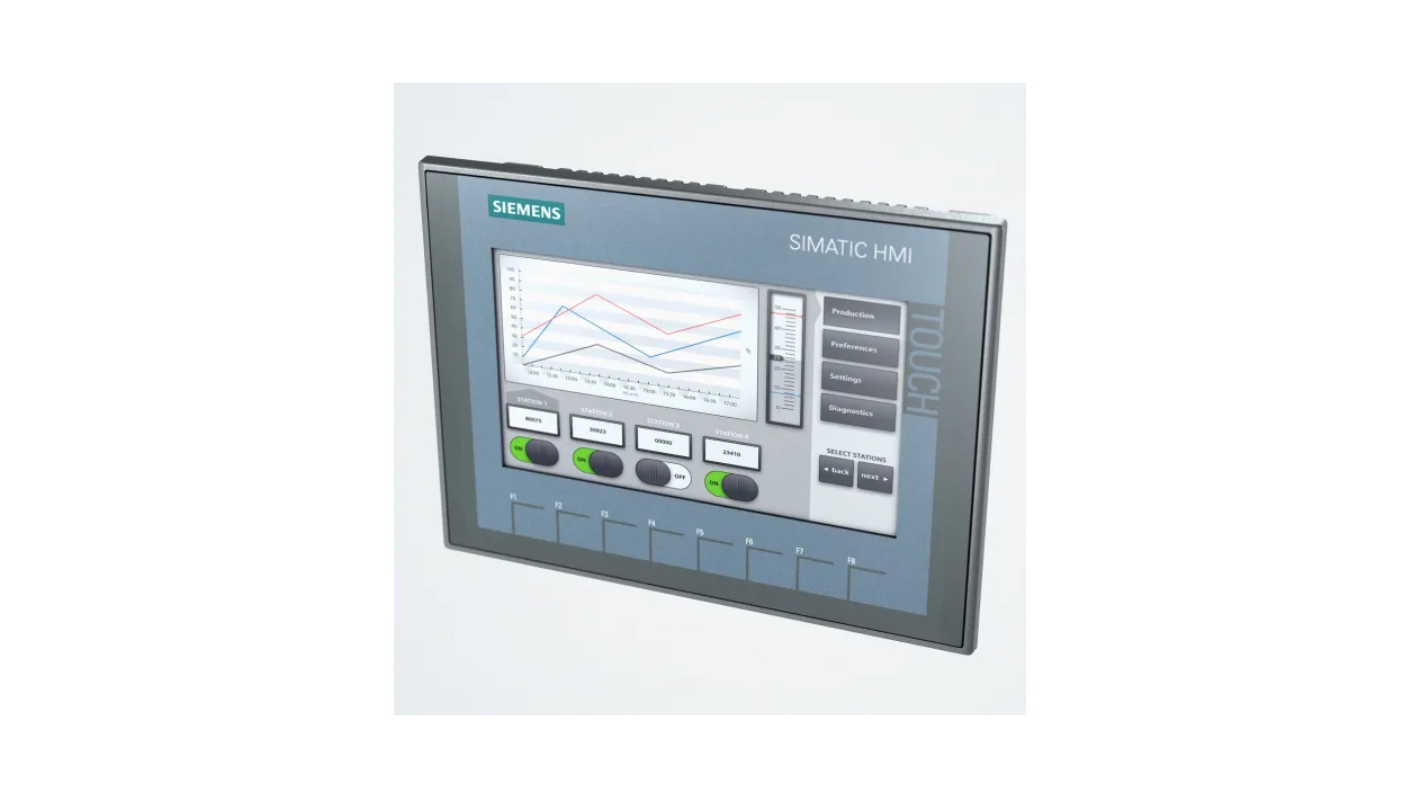

SIMATIC HMI KTP700 Basic — Pupitre tactile 7″
Référence : 6AV2123-2GB03-0AA1
| Écran | TFT 7″ — 800 × 480 px — 65 536 couleurs |
| Commande | Tactile résistif + 8 touches de fonction |
| Alimentation | 24 V DC |
| Interface | 1 × PROFINET RJ45 + 1 × USB Type A |
| Mémoire utilisateur | 10 MB — 800 tags — 500 écrans |
| Configuration | TIA Portal — WinCC Basic |
| Protection | IP65 (face avant) — IP20 (face arrière) |
| Dimensions face avant | 214,5 × 158,0 mm — ≈ 0,75 kg |
SIMATIC HMI KTP700 BASIC, PANNEAU DE COMMANDE TACTILE 7 POUCES SIEMENS. RÉFÉRENCE : 6AV2123-2GB03-0AA1. ÉCRAN TFT COULEUR 7″ — RÉSOLUTION 800 × 480 PIXELS — 65 536 COULEURS. 8 TOUCHES DE FONCTION PROGRAMMABLES. INTERFACE : 1 × PROFINET (RJ45) + 1 × USB (TYPE A — HOST). MÉMOIRE UTILISATEUR : 10 MB. CONFIGURATION VIA TIA PORTAL (WINCC BASIC). ALIMENTATION : 24 V DC. PROTECTION FACE AVANT : IP65. MONTAGE ENCASTRÉ (DÉCOUPE PANNEAU). DIMENSIONS FACE AVANT : 214,5 × 158 MM. TEMPÉRATURE DE FONCTIONNEMENT : 0°C À +50°C. CONFORME CE / UL.
| Référence fabricant | 6AV2123-2GB03-0AA1 |
| Fabricant | SIEMENS |
| Gamme | SIMATIC HMI KTP700 Basic |
| Catégorie | Interface Homme-Machine (IHM / HMI) |
| Sous-catégorie | Pupitre opérateur / Panel tactile |
| Type d’affichage | TFT couleur — 7 pouces (widescreen) |
| Résolution | 800 × 480 pixels (WVGA) |
| Nombre de couleurs | 65 536 couleurs (16 bits) |
| Rétroéclairage | LED — durée de vie ≥ 20 000 h |
| Type de commande | Écran tactile résistif + 8 touches de fonction |
| Touches de fonction | 8 (programmables via TIA Portal) |
| Interface 1 | 1 × PROFINET / Ethernet — RJ45 |
| Interface 2 | 1 × USB Type A (Host — clé USB) |
| Protocoles supportés | PROFINET, Modbus TCP, S7 (S7-300 / S7-400 / S7-1200 / S7-1500) |
| Automates compatibles | SIMATIC S7-1200, S7-1500, S7-300, S7-400, LOGO! (via PROFINET) |
| Mémoire utilisateur | 10 MB |
| Images / Écrans max. | 500 |
| Variables (tags) max. | 800 |
| Alarmes max. | 200 |
| Recettes max. | 50 recettes — 200 entrées |
| Courbes de tendance | Oui |
| Logiciel de configuration | TIA Portal — WinCC Basic V13 SP1 ou supérieur |
| Alimentation | 24 V DC (20,4 – 28,8 V DC) |
| Consommation | ≈ 7 W |
| Degré de protection face avant | IP65 |
| Degré de protection face arrière | IP20 |
| Dimensions face avant (L × H) | 214,5 × 158,0 mm |
| Dimensions découpe panneau (L × H) | 197,0 × 141,0 mm |
| Profondeur de montage | 46,5 mm |
| Épaisseur panneau max. | 6 mm |
| Poids | ≈ 0,75 kg |
| Température fonctionnement | 0°C à +50°C |
| Température stockage | −20°C à +60°C |
| Humidité relative max. | 95 % sans condensation |
| Montage | Encastré — découpe panneau (horizontal ou vertical) |
| Conformité | CE, UL, cUL, IEC 61131-2 |
| Référence | Modèle | Taille | Résolution | Touches |
|---|---|---|---|---|
| 6AV2123-2DB03-0AA1 | KTP400 Basic | 4,3″ | 480 × 272 | 4 |
| 6AV2123-2JB03-0AA1 | KTP600 Basic | 5,7″ | 320 × 240 | 6 |
| 6AV2123-2GB03-0AA1 | KTP700 Basic | 7″ | 800 × 480 | 8 |
| 6AV2123-2MA03-0AA1 | KTP900 Basic | 9″ | 800 × 480 | 8 |
| 6AV2123-2GA03-0AA1 | KTP1200 Basic | 12,1″ | 1280 × 800 | 10 |
