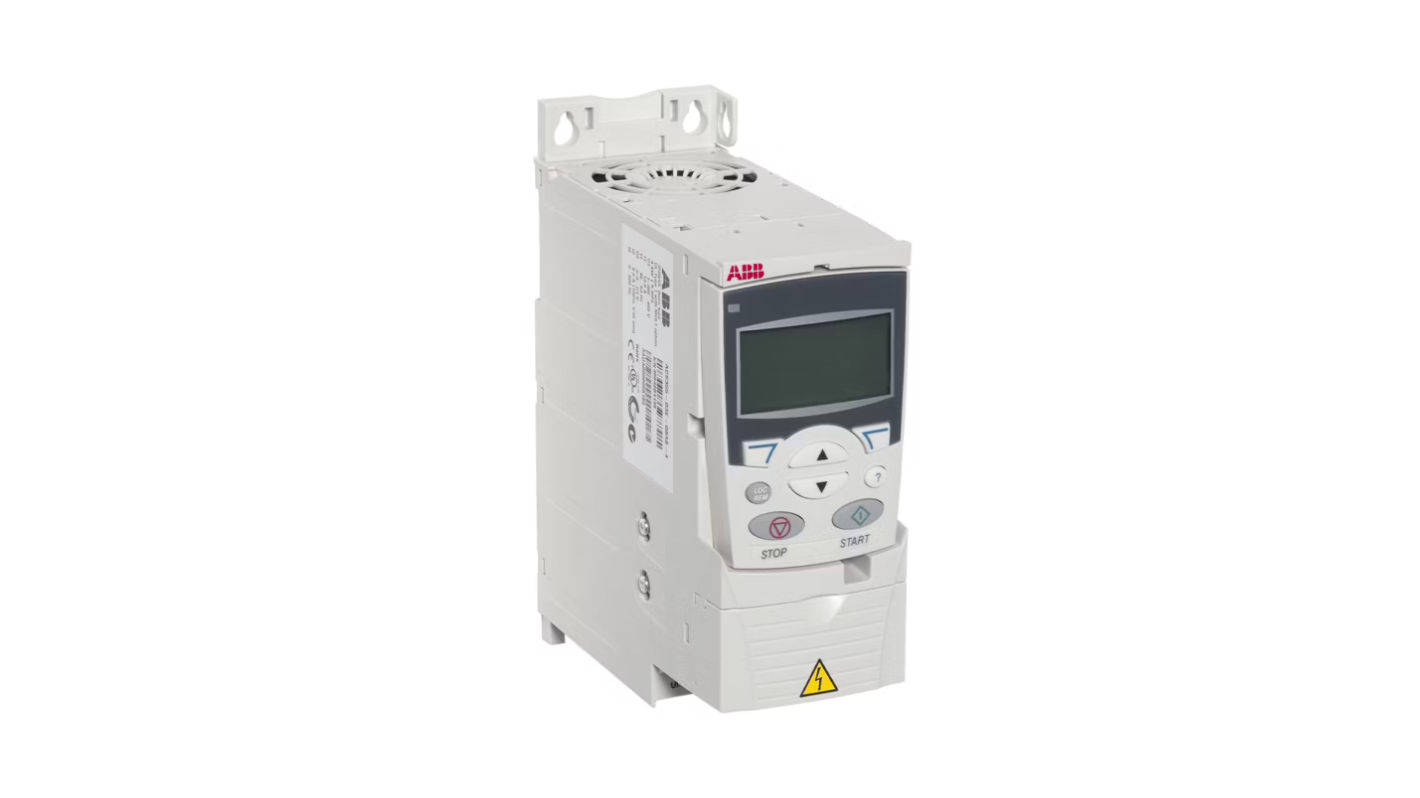

ABB ACS355 — Variateur de vitesse compact
Référence : ACS355-03E-07A3-4
| Puissance moteur | 0,18 kW à 22 kW (selon référence) |
| Alimentation | 200–240 V 1PH/3PH ou 380–480 V 3PH |
| Commande moteur | Scalaire (U/F) + DTC Light (vectoriel sans capteur) |
| Communication intégrée | Modbus RTU — RS-485 |
| Options communication | PROFIBUS DP, PROFINET, EtherNet/IP, CANopen |
| Paramétrage | Drive Composer — USB Mini-B |
| Protection | IP20 (standard) — IP66 (option) |
| Dimensions (ex. 3 kW) | 68 × 260 × 169 mm — ≈ 2,1 kg |
ACS355, VARIATEUR DE VITESSE COMPACT ABB. GAMME DE PUISSANCE : 0,18 KW À 22 KW. ALIMENTATION : 200 – 240 V AC MONOPHASÉ / TRIPHASÉ OU 380 – 480 V AC TRIPHASÉ — 50/60 HZ. INTERFACE DE COMMANDE : PANNEAU DE COMMANDE BASIC (BCP) OU ASSISTANT (ACP). PORT USB POUR PARAMÉTRAGE. COMMUNICATION INTÉGRÉE : MODBUS RTU (RS-485). MODULES DE COMMUNICATION OPTIONNELS : PROFIBUS DP, PROFINET, EtherNet/IP, CANopen, DeviceNet (VIA FSCA-XX). FONCTIONS PID INTÉGRÉES. TECHNOLOGIE FLUX VECTORIEL SCALAIRE (SCALAR) ET CONTRÔLE VECTORIEL SANS CAPTEUR (DTC LIGHT). PROTECTION : IP20 (STANDARD) / IP66 (SELON VARIANTE). TEMPÉRATURE DE FONCTIONNEMENT : -10°C À +50°C (+60°C AVEC DÉCLASSEMENT). CONFORME IEC 61800-5-1 / UL / CE. PARAMÉTRAGE VIA DRIVE COMPOSER (PC TOOL).
| Référence fabricant (exemple) | ACS355-03E-07A3-4 |
| Fabricant | ABB |
| Gamme | ACS355 |
| Catégorie | Variation de vitesse |
| Sous-catégorie | Variateur de fréquence / Variateur de vitesse |
| Gamme de puissance | 0,18 kW à 22 kW |
| Tension d’alimentation | 200–240 V AC 1PH/3PH ou 380–480 V AC 3PH (±10 %) |
| Fréquence réseau | 50 / 60 Hz (±5 %) |
| Courant nominal (exemple 2,2 kW / 380V) | 7,3 A |
| Courant maximal transitoire | 150 % pendant 60 s / 200 % pendant 2 s |
| Fréquence de sortie | 0 – 500 Hz |
| Fréquence de découpage | 4 – 16 kHz (réglable) |
| Loi de commande moteur | Scalaire (U/F), DTC Light (vectoriel sans capteur) |
| Types de moteurs compatibles | Asynchrone (AC), Synchrone à aimants permanents (PMSM) |
| Entrées digitales | 6 × DI 24 V DC (programmables) |
| Sorties digitales | 1 × DO open collector 24 V DC |
| Entrées analogiques | 2 × AI (0–10 V / 0–20 mA / 4–20 mA) |
| Sorties analogiques | 1 × AO (0–20 mA) |
| Relais de sortie | 1 × relais 250 V AC / 2 A |
| Communication intégrée | Modbus RTU — RS-485 |
| Modules communication optionnels | PROFIBUS DP, PROFINET, EtherNet/IP, CANopen, DeviceNet (FSCA-XX) |
| Port USB | 1 × Mini-B (paramétrage / transfert) |
| Régulateur PID | Intégré |
| Fonction économie d’énergie | Optimisation flux automatique |
| Transistor de freinage | Intégré (résistance externe requise) |
| Filtre CEM intégré | Classe C2 (EN 61800-3) — sur variantes +J400 |
| Panneau de commande | BCP (Basic) / ACP (Assistant) — optionnel / déporté |
| Logiciel de paramétrage | Drive Composer (PC Tool) |
| Macro applications intégrées | ABB Standard, 3-Wire, Alternating, Motor Potentiometer, Hand-Auto, PID |
| Degré de protection | IP20 (standard) — IP66 (variantes -J400 / espace réduit) |
| Dimensions (ex. 2,2 kW / 400V) | 68 × 260 × 169 mm |
| Poids (ex. 2,2 kW / 400V) | ≈ 2,1 kg |
| Température fonctionnement | −10°C à +50°C (jusqu’à +60°C avec déclassement) |
| Température stockage | −40°C à +70°C |
| Humidité relative max. | 95 % sans condensation |
| Altitude max. | 1 000 m sans déclassement / 4 000 m avec déclassement |
| Montage | Rail DIN 35 mm / fixation panneau |
| Conformité | CE, UL, cUL, IEC 61800-5-1, EN 61800-3 |
| Référence | Puissance | Courant | Alimentation |
|---|---|---|---|
| ACS355-03E-01A9-4 | 0,37 kW | 1,9 A | 380–480 V 3PH |
| ACS355-03E-03A3-4 | 1,1 kW | 3,3 A | 380–480 V 3PH |
| ACS355-03E-05A6-4 | 2,2 kW | 5,6 A | 380–480 V 3PH |
| ACS355-03E-07A3-4 | 3,0 kW | 7,3 A | 380–480 V 3PH |
| ACS355-03E-12A5-4 | 5,5 kW | 12,5 A | 380–480 V 3PH |
| ACS355-03E-15A6-4 | 7,5 kW | 15,6 A | 380–480 V 3PH |
| ACS355-03E-23A1-4 | 11 kW | 23,1 A | 380–480 V 3PH |
| ACS355-03E-31A0-4 | 15 kW | 31,0 A | 380–480 V 3PH |
| ACS355-03E-44A0-4 | 22 kW | 44,0 A | 380–480 V 3PH |
