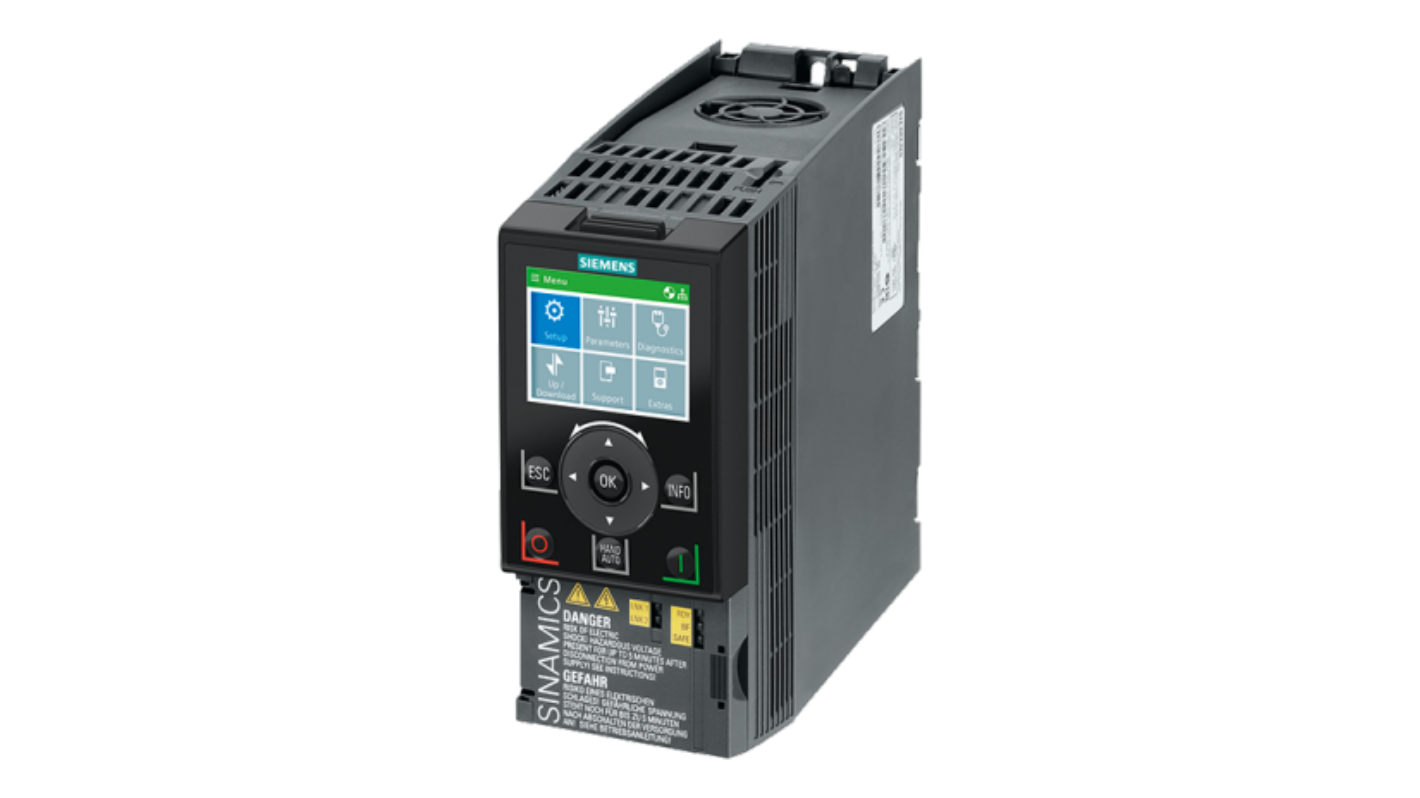

SINAMICS G120 — Variateur de vitesse modulaire SIEMENS
Référence : 6SL3224-0BE22-2UA0
| Architecture | Modulaire — CU (commande) + PM (puissance) |
| Puissance | 0,37 kW à 250 kW (selon PM) |
| Alimentation | 200–240 V 1PH/3PH ou 380–480 V 3PH |
| Communication | PROFINET / PROFIBUS DP / USS / Modbus RTU |
| Sécurité intégrée | STO, SS1, SLS, SDI — SIL 2 / SIL 3 / PLe |
| Paramétrage | Startdrive (TIA Portal) / STARTER |
| Protection | IP20 (PM240) — IP55 (PM330) |
SINAMICS G120, VARIATEUR DE VITESSE MODULAIRE SIEMENS. ARCHITECTURE MODULAIRE : UNITÉ DE COMMANDE (CU) + UNITÉ DE PUISSANCE (PM) SÉPARÉES. GAMME DE PUISSANCE : 0,37 KW À 250 KW. ALIMENTATION : 200 – 240 V AC MONOPHASÉ / TRIPHASÉ OU 380 – 480 V AC TRIPHASÉ — 50/60 HZ. COMMUNICATION : PROFINET, PROFIBUS DP, USS, MODBUS RTU (SELON UNITÉ DE COMMANDE). FONCTIONS DE SÉCURITÉ INTÉGRÉES : STO, SS1, SLS, SDI, SLI — JUSQU’À SIL 3 / PLe. PROTECTION : IP20 (PM240) / IP55–IP66 (PM250 / PM330). TEMPÉRATURE DE FONCTIONNEMENT : -10°C À +50°C. CONFORME IEC 61800-5-1 / UL / CE. PARAMÉTRAGE VIA STARTDRIVE (TIA PORTAL) OU STARTER.
| Référence fabricant (exemple) | 6SL3224-0BE22-2UA0 |
| Fabricant | SIEMENS |
| Gamme | SINAMICS G120 |
| Catégorie | Variation de vitesse |
| Sous-catégorie | Variateur de fréquence / Variateur de vitesse |
| Architecture | Modulaire — Unité de commande (CU) + Unité de puissance (PM) |
| Gamme de puissance | 0,37 kW à 250 kW (selon PM) |
| Tension d’alimentation | 200–240 V AC 1PH/3PH ou 380–480 V AC 3PH (±10 %) |
| Fréquence réseau | 47 – 63 Hz |
| Fréquence de sortie | 0 – 550 Hz |
| Fréquence de découpage | 2 – 16 kHz (réglable) |
| Loi de commande moteur | U/F, SLVC (vectoriel sans capteur), VC (vectoriel avec encodeur), servo |
| Types de moteurs compatibles | Asynchrone, Synchrone à aimants permanents (PMSM), Moteur reluc. |
| Entrées digitales | 6 × DI 24 V DC (CU240E-2) — jusqu’à 12 DI selon CU |
| Sorties digitales | 3 × DO bidirectionnelles 24 V DC |
| Entrées analogiques | 2 × AI (0–10 V / 0–20 mA / 4–20 mA) |
| Sorties analogiques | 2 × AO (0–20 mA) |
| Relais de sortie | 3 × relais (selon CU) |
| Communication — CU240E-2 | USS / Modbus RTU (RS-485) |
| Communication — CU240E-2 DP | PROFIBUS DP |
| Communication — CU240E-2 PN | PROFINET IO (2 × RJ45 — switch intégré) |
| Fonctions de sécurité (Safety Integrated) | STO, SS1, SLS, SDI, SLI, SSM — SIL 2 / PLd (CU240E-2) / SIL 3 / PLe (CU250S-2) |
| Entrée codeur | HTL/TTL/SSI/EnDat (selon CU) |
| Régulateur PID | Intégré |
| Transistor de freinage | PM240 : intégré / PM250 : freinage régénératif |
| Filtre CEM intégré | Classe C2 / C3 selon PM |
| Logiciel de paramétrage | Startdrive (TIA Portal) / STARTER |
| Panneau opérateur optionnel | IOP-2 (Intelligent Operator Panel) / BOP-2 |
| Degré de protection | IP20 (PM240) — IP55 / IP66 (PM250 / PM330) |
| Température fonctionnement | −10°C à +50°C (jusqu’à +60°C avec déclassement) |
| Température stockage | −40°C à +70°C |
| Humidité relative max. | 95 % sans condensation |
| Altitude max. | 1 000 m sans déclassement / 4 000 m avec déclassement |
| Montage | Rail DIN 35 mm / fixation panneau / montage mural |
| Conformité | CE, UL, cUL, IEC 61800-5-1, EN 61800-3, IEC 62061, EN ISO 13849 |
| Référence CU | Communication | Sécurité | Encodeur |
|---|---|---|---|
| CU240E-2 | USS / Modbus RTU | STO — SIL 2 / PLd | — |
| CU240E-2 DP | PROFIBUS DP | STO, SS1, SLS — SIL 2 / PLd | — |
| CU240E-2 PN | PROFINET IO | STO, SS1, SLS — SIL 2 / PLd | — |
| CU250S-2 DP | PROFIBUS DP | STO, SS1, SLS, SDI, SLI — SIL 3 / PLe | HTL/TTL/SSI |
| CU250S-2 PN | PROFINET IO | STO, SS1, SLS, SDI, SLI — SIL 3 / PLe | HTL/TTL/SSI/EnDat |
| Référence PM | Puissance | Alimentation | Protection | Freinage |
|---|---|---|---|---|
| PM240-2 | 0,55 – 250 kW | 380–480 V 3PH | IP20 | Résistance externe |
| PM240P-2 | 0,55 – 90 kW | 380–480 V 3PH | IP20 | Résistance externe |
| PM250 | 7,5 – 90 kW | 380–480 V 3PH | IP20 | Régénératif réseau |
| PM260 | 7,5 – 90 kW | 500–690 V 3PH | IP20 | Régénératif réseau |
| PM330 | 7,5 – 250 kW | 380–480 V 3PH | IP55 | Résistance externe |
