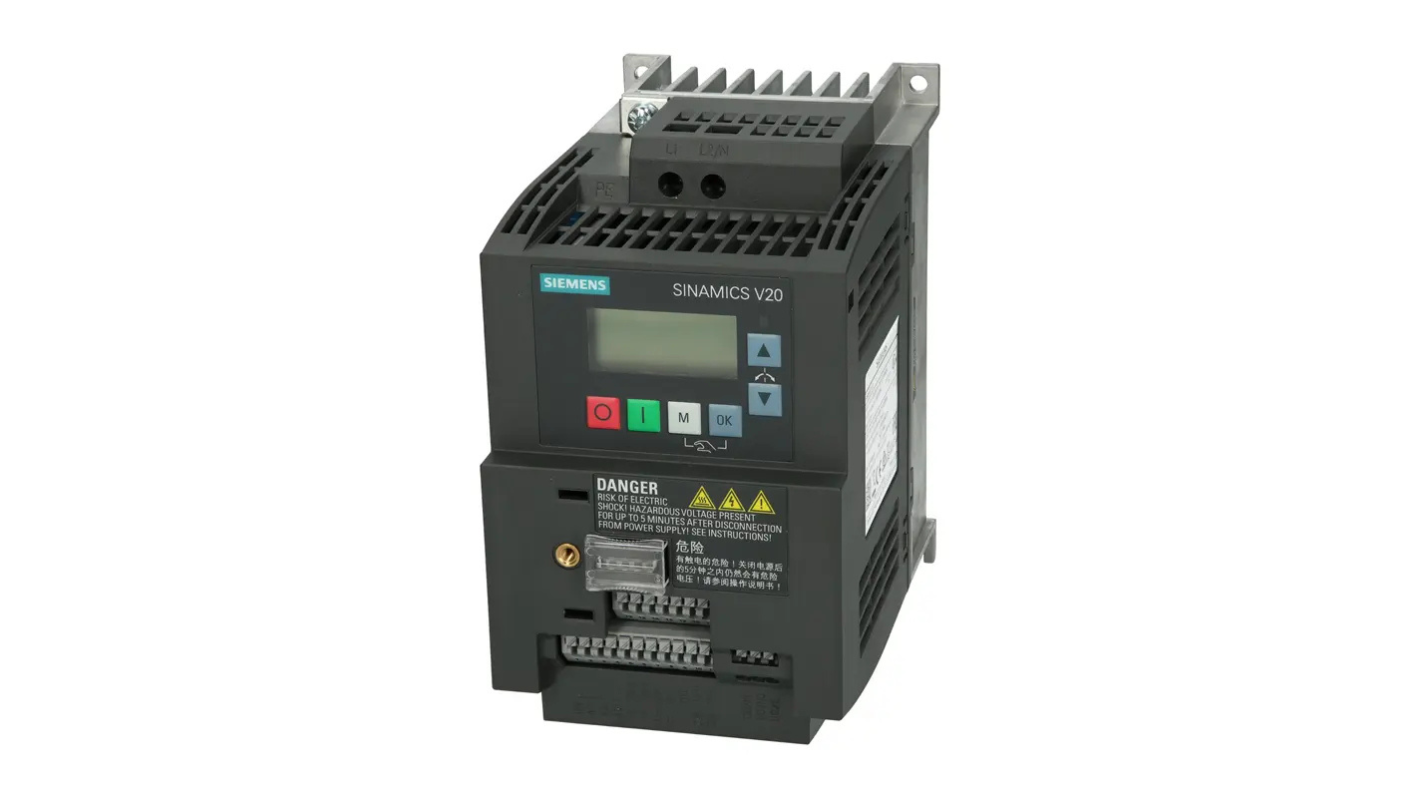

SINAMICS V20 — Variateur de vitesse compact SIEMENS
Référence : 6SL3210-5BB21-5UV1
| Puissance moteur | 0,12 kW à 30 kW (selon référence) |
| Alimentation | 200–240 V 1PH ou 380–480 V 3PH |
| Communication | RS-485 — USS / Modbus RTU + USB Mini-B |
| Compatibilité | SIMATIC S7-1200 / S7-1500 (connexion directe) |
| Panneau opérateur | BOP intégré |
| Paramétrage | Startdrive (TIA Portal) / STARTER |
| Protection | IP20 / IP55 (selon variante) |
| Dimensions (ex. 1,5 kW) | 73 × 173 × 149 mm — ≈ 1,1 kg |
SINAMICS V20, VARIATEUR DE VITESSE COMPACT SIEMENS. GAMME D’ENTRÉE : 200 – 240 V AC MONOPHASÉ OU 380 – 480 V AC TRIPHASÉ — 50/60 HZ. PUISSANCE : 0,12 KW À 30 KW (SELON RÉFÉRENCE). INTERFACE DE COMMANDE : BOP (BASIC OPERATOR PANEL) INTÉGRÉ. PORT USB POUR PARAMÉTRAGE. CONNEXION DIRECTE AVEC SIMATIC S7-1200 VIA USS / MODBUS RTU (RS-485). TECHNOLOGIE PID INTÉGRÉE. FONCTION ÉCONOMIE D’ÉNERGIE AUTO. PROTECTION : IP20 (STANDARD) / IP55 (SELON VARIANTE). TEMPÉRATURE DE FONCTIONNEMENT : -10°C À +50°C (+60°C AVEC DÉCLASSEMENT). CONFORME IEC 61800-5-1 / UL. PARAMÉTRAGE VIA STARTDRIVE (TIA PORTAL) OU LOGICIEL V20 SMART ACCESS MODULE.
| Référence fabricant | 6SL3210-5BB21-5UV1 |
| Fabricant | SIEMENS |
| Gamme | SINAMICS V20 |
| Catégorie | Variation de vitesse |
| Sous-catégorie | Variateur de fréquence / Variateur de vitesse |
| Puissance moteur nominale | 1,5 kW (exemple sur référence 6SL3210-5BB21-5UV1) |
| Tension d’alimentation | 200 – 240 V AC — 1 phase (±10 %) |
| Fréquence réseau | 47 – 63 Hz |
| Courant nominal (In) | 7,0 A |
| Courant maximal transitoire | 10,5 A (150 % pendant 60 s) |
| Fréquence de sortie | 0 – 550 Hz |
| Fréquence de découpage | 4 – 16 kHz (réglable) |
| Loi de commande moteur | U/F linéaire, U/F quadratique, FCC (contrôle flux) |
| Types de moteurs compatibles | Moteur asynchrone (induction) |
| Entrées digitales | 3 × DI 24 V DC (programmables) |
| Sorties digitales | 1 × DO open collector 24 V DC |
| Entrées analogiques | 1 × AI (0–10 V / 0–20 mA) |
| Sorties analogiques | 1 × AO (0–20 mA) |
| Relais de sortie | 1 × relais 250 V AC / 3 A |
| Port communication intégré | RS-485 — USS / Modbus RTU |
| Port USB | 1 × Mini-B (paramétrage / transfert) |
| Module optionnel | V20 Smart Access Module (WiFi — paramétrage sans fil) |
| Compatibilité automate | SIMATIC S7-1200 / S7-1500 (connexion directe documentée) |
| Régulateur PID | Intégré |
| Fonction économie d’énergie | Automatique (Energy Saving Mode) |
| Panneau opérateur | BOP (Basic Operator Panel) intégré |
| Logiciel de paramétrage | STARTER / Startdrive (TIA Portal) |
| Transistor de freinage | Intégré (résistance externe requise) |
| Degré de protection | IP20 (standard) — IP55 (selon variante) |
| Dimensions (L × H × P) | 73 × 173 × 149 mm |
| Poids | ≈ 1,1 kg |
| Température fonctionnement | −10°C à +50°C (jusqu’à +60°C avec déclassement) |
| Température stockage | −40°C à +70°C |
| Humidité relative max. | 95 % sans condensation |
| Altitude max. | 1 000 m sans déclassement / 4 000 m avec déclassement |
| Montage | Rail DIN 35 mm / fixation panneau |
| Conformité | CE, UL, cUL, IEC 61800-5-1, EN 61800-3 |
| Référence | Puissance | Alimentation | Courant | Protection |
|---|---|---|---|---|
| 6SL3210-5BB11-2UV1 | 0,12 kW | 200–240 V 1PH | 1,3 A | IP20 |
| 6SL3210-5BB15-5UV1 | 0,55 kW | 200–240 V 1PH | 3,5 A | IP20 |
| 6SL3210-5BB21-5UV1 | 1,5 kW | 200–240 V 1PH | 7,0 A | IP20 |
| 6SL3210-5BE13-7UV0 | 0,37 kW | 380–480 V 3PH | 1,3 A | IP20 |
| 6SL3210-5BE21-5UV0 | 1,5 kW | 380–480 V 3PH | 3,9 A | IP20 |
| 6SL3210-5BE24-0UV0 | 4,0 kW | 380–480 V 3PH | 9,5 A | IP20 |
| 6SL3210-5BE27-5UV0 | 7,5 kW | 380–480 V 3PH | 18 A | IP20 |
| 6SL3210-5BE31-5UV0 | 15 kW | 380–480 V 3PH | 34 A | IP20 |
| 6SL3210-5BE33-0UV0 | 30 kW | 380–480 V 3PH | 62 A | IP20 |
