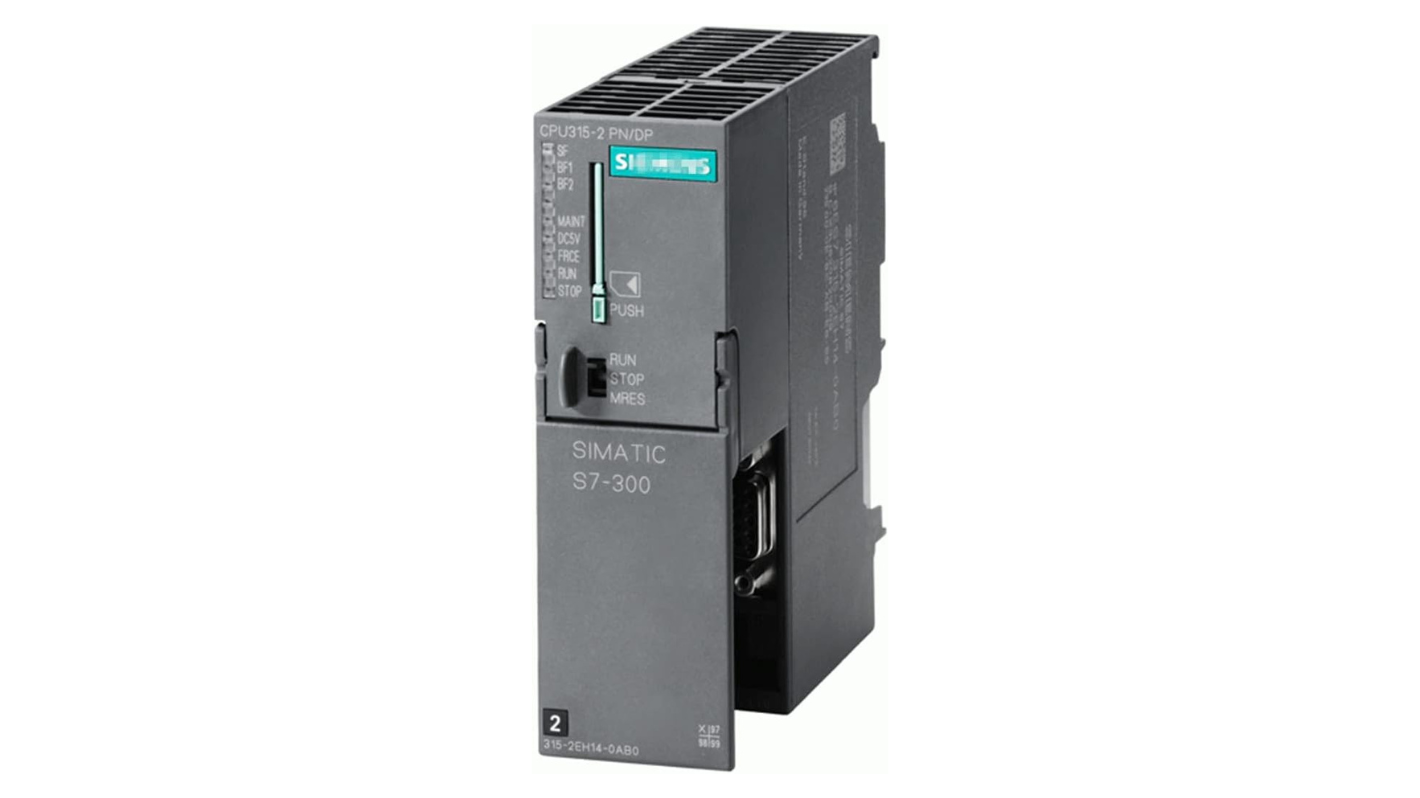

SIMATIC S7-300 — CPU 315-2 PN/DP
Référence : 6ES7315-2EH14-0AB0
| E/S intégrées | Aucune (modules SM requis) |
| Alimentation | 24 V DC |
| Mémoire de travail | 256 KB |
| Interface 1 | PROFINET IO — RJ45 |
| Interface 2 | PROFIBUS DP — Maître / Esclave |
| Racks max. | 4 |
| Modules SM max. | 32 |
| Programmation | STEP 7 / TIA Portal — LAD / FBD / STL / SCL |
| Dimensions | 80 × 125 × 130 mm — ≈ 530 g |
SIMATIC S7-300, CPU 315-2 PN/DP, UNITÉ CENTRALE SANS E/S INTÉGRÉES. ALIMENTATION : 24 V DC. MÉMOIRE DE TRAVAIL : 256 KB. 2 INTERFACES INTÉGRÉES : 1 × PROFINET (RJ45) + 1 × PROFIBUS DP (MAÎTRE/ESCLAVE). TEMPS D’EXÉCUTION INSTRUCTION BINAIRE : 0,05 µS. 4 RACKS MAX. — JUSQU’À 32 MODULES DE SIGNAUX (SM). PROGRAMMATION VIA STEP 7 (V5.5) OU TIA PORTAL (LAD, FBD, STL, SCL, GRAPH). CARTE MÉMOIRE MICRO MEMORY CARD (MMC) REQUISE. DIMENSIONS : 80 × 125 × 130 MM (L × H × P). POIDS : ≈ 530 G. TEMPÉRATURE DE FONCTIONNEMENT : 0°C À +60°C.
| Référence fabricant | 6ES7315-2EH14-0AB0 |
| Fabricant | SIEMENS |
| Gamme | SIMATIC S7-300 |
| Catégorie | Contrôle commande |
| Sous-catégorie | CPU / Automate programmable |
| Type | CPU 315-2 PN/DP |
| Alimentation | 24 V DC |
| E/S intégrées | Aucune (modules SM requis) |
| Mémoire de travail | 256 KB |
| Mémoire de chargement | Micro Memory Card (MMC) — jusqu’à 8 MB |
| Mémoire rémanente | 128 octets (DB / M / T / C) |
| Interface 1 — PROFINET | 1 × RJ45 — Contrôleur IO / Device IO — 128 devices max. |
| Interface 2 — PROFIBUS DP | 1 × Sub-D 9 broches — Maître DP / Esclave DP — jusqu’à 12 Mbit/s |
| Protocoles | PROFINET IO, PROFIBUS DP, MPI, TCP/IP, ISO-on-TCP, UDP, S7 |
| Connexions PROFINET max. | 128 devices IO |
| Connexions PROFIBUS DP max. | 125 esclaves DP |
| Vitesse exécution (bit) | 0,05 µs |
| Vitesse exécution (mot) | 0,1 µs |
| Vitesse exécution (virgule flottante) | 0,6 µs |
| Nombre de racks max. | 4 |
| Modules SM / FM / CP max. | 32 |
| Compteurs | 256 |
| Temporisateurs | 256 |
| Blocs de données (DB) max. | 511 |
| Logiciel de programmation | STEP 7 V5.5 / TIA Portal V13 ou supérieur |
| Langages | LAD, FBD, STL, SCL, S7-GRAPH |
| Carte mémoire requise | Micro Memory Card (MMC) — obligatoire |
| Dimensions (L × H × P) | 80 × 125 × 130 mm |
| Poids | ≈ 530 g |
| Température fonctionnement | 0°C à +60°C |
| Humidité relative max. | 95 % sans condensation |
| Résistance aux chocs | 15G / 11 ms — IEC 60068-2-27 |
| Montage | Rail DIN / Rack S7-300 |
| Référence | Version | Mémoire travail | Statut |
|---|---|---|---|
| 6ES7315-2EG10-0AB0 | V1 | 128 KB | ⚠️ Obsolète |
| 6ES7315-2EH13-0AB0 | V3 | 256 KB | ⚠️ Ancienne version |
| 6ES7315-2EH14-0AB0 | V4 | 256 KB | ✅ Version actuelle |
