| Référence fabricant |
6AV2124-0GC01-0AX0 |
| Fabricant |
SIEMENS |
| Gamme |

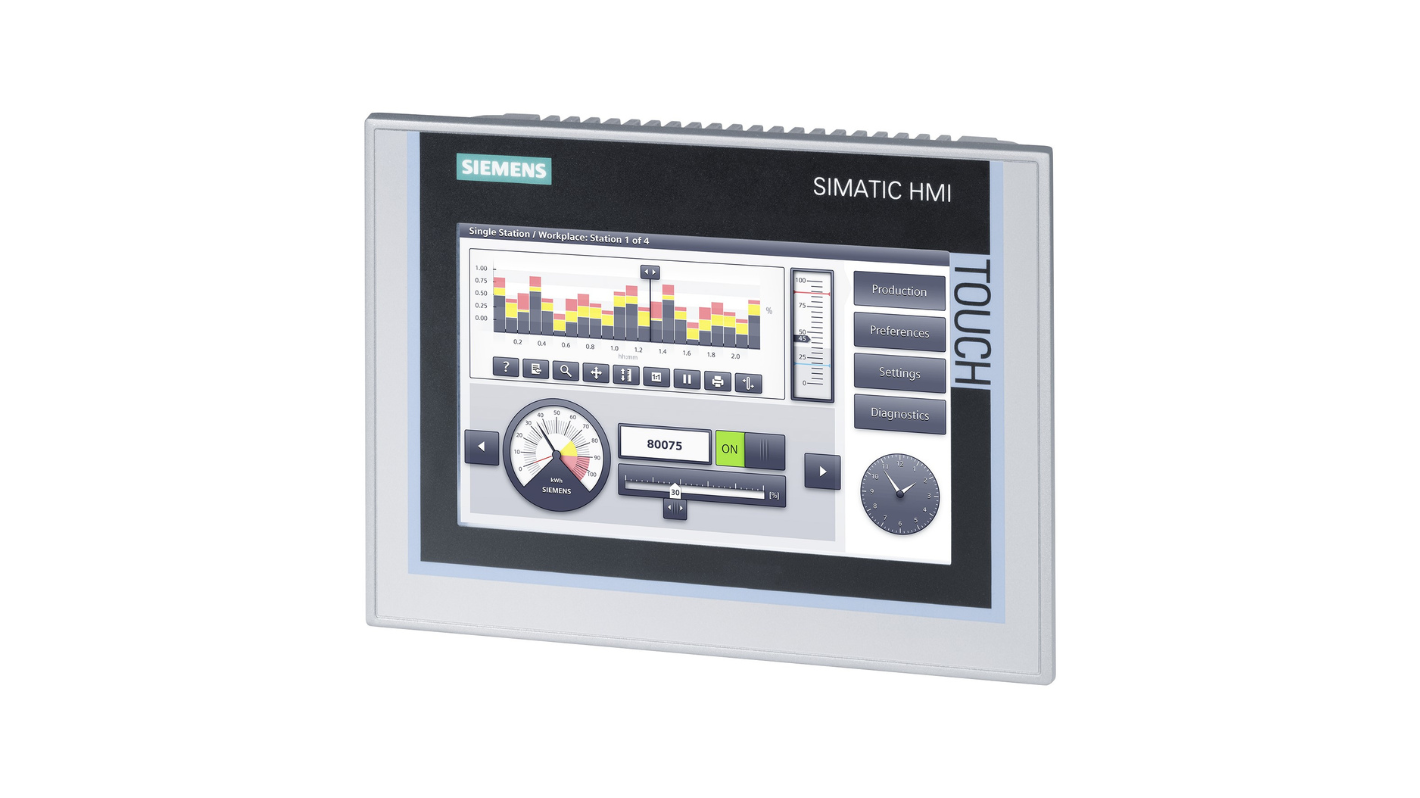

SIMATIC HMI KTP700 Comfort |
| Catégorie |
Interface Homme-Machine (IHM / HMI) |
| Sous-catégorie |
Pupitre opérateur / Panel tactile Comfort |
| Type d’affichage |
TFT couleur — 7 pouces (widescreen) |
| Résolution |
800 × 480 pixels (WVGA) |
| Nombre de couleurs |
16 777 216 couleurs (24 bits) |
| Rétroéclairage |
LED — durée de vie ≥ 50 000 h |
| Type de commande |
Écran tactile résistif + 8 touches de fonction |
| Touches de fonction |
8 (programmables via TIA Portal) |
| Interface PROFINET |
2 × RJ45 (switch intégré — PROFINET IO Device) |
| Interface série |
1 × MPI / PROFIBUS DP (Sub-D 9 broches) |
| Ports USB |
2 × USB (1 × Type A Host + 1 × Type B Device) |
| Carte mémoire |
1 × slot SD (sauvegarde / transfert projet) |
| Audio |
1 × sortie audio (jack 3,5 mm) |
| Protocoles supportés |
PROFINET IO, PROFIBUS DP, MPI, Modbus TCP, Modbus RTU, S7, OPC UA (client) |
| Automates compatibles |
SIMATIC S7-1200, S7-1500, S7-300, S7-400, WinAC, LOGO! (via PROFINET / MPI / PROFIBUS) |
| Mémoire utilisateur |
12 MB |
| Images / Écrans max. |
Illimité (limité par mémoire) |
| Variables (tags) max. |
2 048 (externe) + illimité (interne) |
| Alarmes max. |
Illimité (limité par mémoire) |
| Recettes max. |
300 recettes — 1 000 entrées — 20 000 enregistrements |
| Courbes de tendance |
Oui (f(t) et f(x)) |
| Journalisation (logging) |
Oui — sur carte SD ou clé USB |
| Gestion utilisateurs |
Oui — niveaux d’accès configurables |
| Serveur web intégré |
Oui (accès distant via navigateur) |
| VNC Server |
Oui (accès déporté) |
| Logiciel de configuration |
TIA Portal — WinCC Comfort / WinCC Advanced V13 ou supérieur |
| Alimentation |
24 V DC (20,4 – 28,8 V DC) |
| Consommation |
≈ 9 W |
| Degré de protection face avant |
IP65 |
| Degré de protection face arrière |
IP20 |
| Dimensions face avant (L × H) |
214,5 × 158,0 mm |
| Dimensions découpe panneau (L × H) |
197,0 × 141,0 mm |
| Profondeur de montage |
50,0 mm |
| Épaisseur panneau max. |
8 mm |
| Poids |
≈ 1,1 kg |
| Température fonctionnement |
0°C à +50°C |
| Température stockage |
−20°C à +60°C |
| Humidité relative max. |
95 % sans condensation |
| Montage |
Encastré — découpe panneau (horizontal ou vertical) |
| Conformité |
CE, UL, cUL, IEC 61131-2 |
