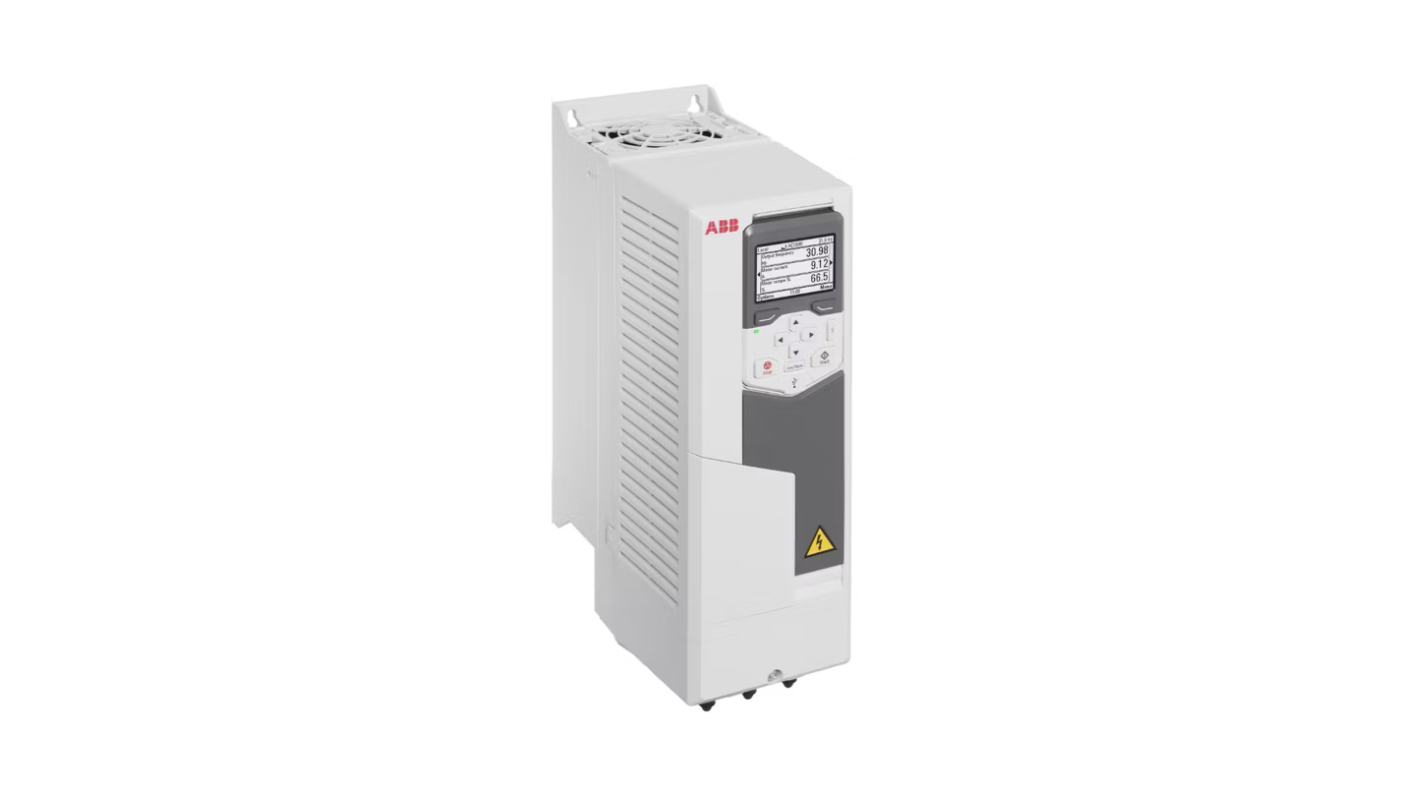

ABB ACS580 — Variateur de vitesse général
Référence : ACS580-01-07A2-4
| Puissance moteur | 0,75 kW à 250 kW (selon référence) |
| Alimentation | 380 – 480 V AC — 3 phases |
| Commande moteur | DTC (Direct Torque Control) + Scalaire |
| Communication intégrée | PROFINET / EtherNet/IP / Modbus TCP — 2 × RJ45 |
| Sécurité | STO intégré — SIL 3 / PLe |
| Panneau de commande | ACP10 — écran couleur 3,5″ intégré |
| Filtre CEM | Classe C2 intégré |
| Protection | IP21 (standard) — IP55 (option) |
ACS580, VARIATEUR DE VITESSE GÉNÉRAL ABB. GAMME DE PUISSANCE : 0,75 KW À 250 KW. ALIMENTATION : 380 – 480 V AC TRIPHASÉ — 50/60 HZ. TECHNOLOGIE DE COMMANDE MOTEUR : DTC (DIRECT TORQUE CONTROL) INTÉGRÉ. INTERFACE UTILISATEUR : PANNEAU DE COMMANDE ASSISTANT (ACP10) INTÉGRÉ AVEC ÉCRAN COULEUR. PORT USB + PORT ETHERNET INTÉGRÉS. COMMUNICATION : MODBUS TCP / EtherNet/IP / PROFINET INTÉGRÉS (RJ45). MODULES OPTIONNELS : PROFIBUS DP, CANopen, DeviceNet (FSCA-XX). FONCTIONS DE SÉCURITÉ : STO (SIL 3 / PLe) INTÉGRÉ. FILTRE CEM CLASSE C2 INTÉGRÉ. TRANSISTOR DE FREINAGE INTÉGRÉ (≤ 45 KW). PROTECTION : IP21 (STANDARD) / IP55 (OPTION). TEMPÉRATURE DE FONCTIONNEMENT : -15°C À +50°C. CONFORME IEC 61800-5-1 / UL / CE. PARAMÉTRAGE VIA DRIVE COMPOSER PRO (PC TOOL) / MOBILE APP ABB.
| Référence fabricant (exemple) | ACS580-01-07A2-4 |
| Fabricant | ABB |
| Gamme | ACS580 |
| Catégorie | Variation de vitesse |
| Sous-catégorie | Variateur de fréquence / Variateur de vitesse |
| Gamme de puissance | 0,75 kW à 250 kW |
| Tension d’alimentation | 380 – 480 V AC — 3 phases (±10 %) |
| Fréquence réseau | 50 / 60 Hz (±5 %) |
| Courant nominal (ex. 3 kW / 400V) | 7,2 A |
| Courant maximal transitoire | 150 % pendant 60 s / 200 % pendant 2 s |
| Fréquence de sortie | 0 – 500 Hz |
| Fréquence de découpage | 1 – 12 kHz (réglable) |
| Loi de commande moteur | DTC (Direct Torque Control), Scalaire (U/F) |
| Types de moteurs compatibles | Asynchrone (AC), Synchrone à aimants permanents (PMSM), Synchrone à reluctance (SyRM) |
| Entrées digitales | 6 × DI 24 V DC (programmables) |
| Sorties digitales | 3 × DO (2 × relais + 1 × open collector) |
| Entrées analogiques | 2 × AI (0–10 V / 0–20 mA / 4–20 mA — 12 bits) |
| Sorties analogiques | 2 × AO (0–20 mA — 12 bits) |
| Relais de sortie | 2 × relais 250 V AC / 2 A |
| Communication intégrée | 2 × RJ45 — Modbus TCP / EtherNet/IP / PROFINET IO |
| Modules communication optionnels | PROFIBUS DP, CANopen, DeviceNet, Modbus RTU (FSCA-XX) |
| Port USB | 1 × USB-A (clé USB — sauvegarde paramètres) |
| Panneau de commande | ACP10 — écran couleur 3,5 pouces (intégré) |
| Fonctions de sécurité (Safety Integrated) | STO (Safe Torque Off) — SIL 3 / PLe — IEC 62061 / ISO 13849 |
| Régulateur PID | Intégré (process PID + sleep/wake) |
| Fonction économie d’énergie | Optimisation flux automatique + Energy Optimizer |
| Transistor de freinage | Intégré ≤ 45 kW — résistance externe requise |
| Filtre CEM intégré | Classe C2 (EN 61800-3) — standard |
| Inductance DC bus | Intégrée (protection harmoniques) |
| Logiciel de paramétrage | Drive Composer Pro / ABB Mobile Connect App |
| Macro applications intégrées | ABB Standard, Hand-Auto, PID, Torque Control, Sequential |
| Degré de protection | IP21 (standard) — IP55 (option) |
| Dimensions (ex. 3 kW / 400V) | 100 × 326 × 214 mm |
| Poids (ex. 3 kW / 400V) | ≈ 5,0 kg |
| Température fonctionnement | −15°C à +50°C (jusqu’à +60°C avec déclassement) |
| Température stockage | −40°C à +70°C |
| Humidité relative max. | 95 % sans condensation |
| Altitude max. | 1 000 m sans déclassement / 4 000 m avec déclassement |
| Montage | Fixation panneau / montage mural |
| Conformité | CE, UL, cUL, IEC 61800-5-1, EN 61800-3, IEC 62061, ISO 13849 |
| Référence | Puissance | Courant | Protection |
|---|---|---|---|
| ACS580-01-02A7-4 | 0,75 kW | 2,7 A | IP21 |
| ACS580-01-04A0-4 | 1,5 kW | 4,0 A | IP21 |
| ACS580-01-05A7-4 | 2,2 kW | 5,7 A | IP21 |
| ACS580-01-07A2-4 | 3,0 kW | 7,2 A | IP21 |
| ACS580-01-012A-4 | 5,5 kW | 12,0 A | IP21 |
| ACS580-01-017A-4 | 7,5 kW | 17,0 A | IP21 |
| ACS580-01-025A-4 | 11 kW | 25,0 A | IP21 |
| ACS580-01-033A-4 | 15 kW | 33,0 A | IP21 |
| ACS580-01-046A-4 | 22 kW | 46,0 A | IP21 |
| ACS580-01-061A-4 | 30 kW | 61,0 A | IP21 |
| ACS580-01-096A-4 | 45 kW | 96,0 A | IP21 |
| ACS580-01-246A-4 | 132 kW | 246,0 A | IP21 |
