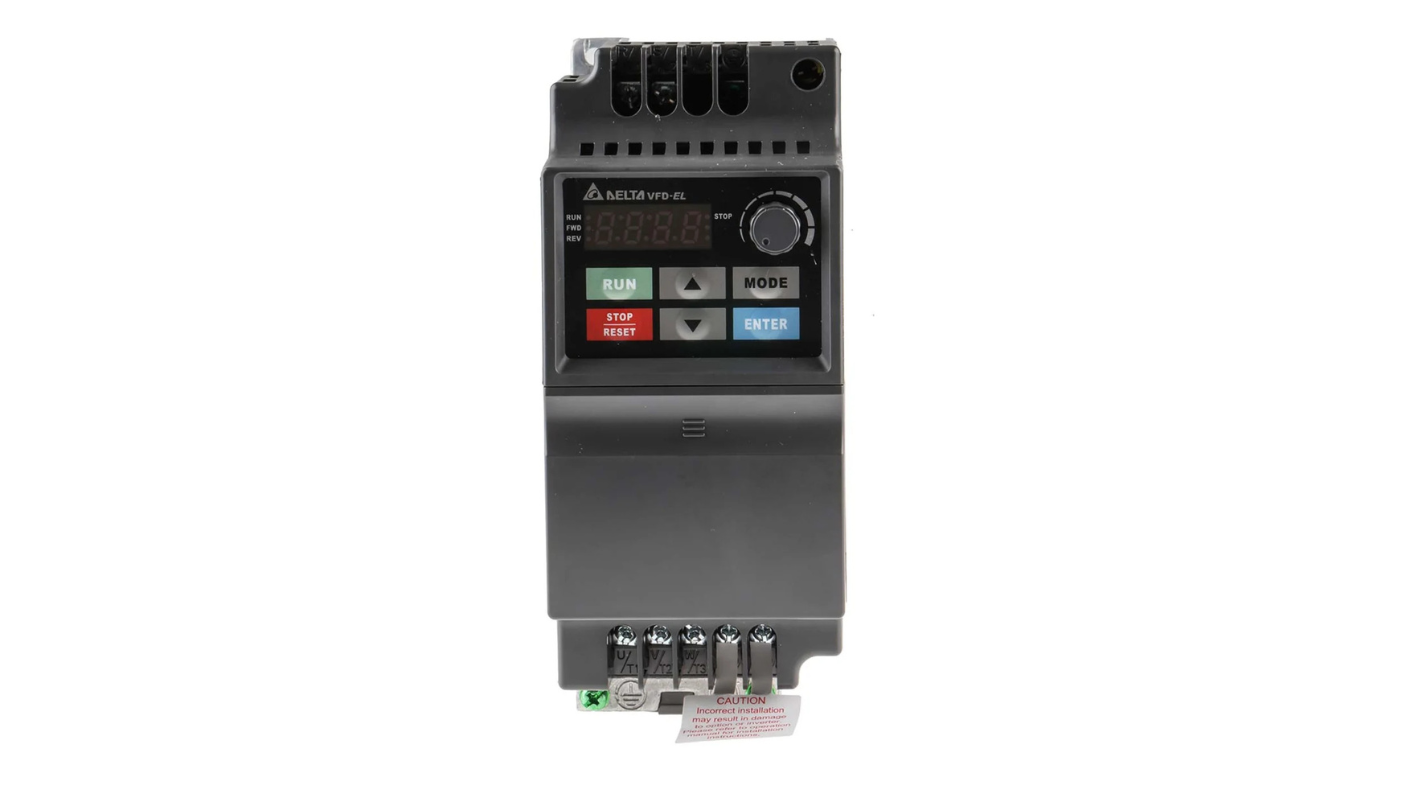

DELTA VFD-EL — Variateur de vitesse compact
Référence : VFD022EL43A
| Puissance moteur | 0,2 kW à 22 kW (selon référence) |
| Alimentation | 100–240 V 1PH / 200–240 V 3PH / 380–480 V 3PH |
| Commande moteur | V/F (scalaire) + SVC (vectoriel sans capteur) |
| Communication intégrée | RS-485 — Modbus RTU |
| Fréquence de sortie | 0,1 – 600 Hz |
| PID / Compteur énergie | Intégrés |
| Paramétrage | Delta DCISoft — RS-485 |
| Protection | IP20 |
VFD-EL, VARIATEUR DE VITESSE COMPACT DELTA ELECTRONICS. GAMME DE PUISSANCE : 0,2 KW À 22 KW. ALIMENTATION : 100 – 240 V AC MONOPHASÉ / TRIPHASÉ OU 200 – 240 V AC TRIPHASÉ OU 380 – 480 V AC TRIPHASÉ — 50/60 HZ. TECHNOLOGIE DE COMMANDE : VECTORIEL SANS CAPTEUR (SVC) + SCALAIRE (V/F). INTERFACE UTILISATEUR : PANNEAU DE COMMANDE DIGITAL KPE-LE01 (OPTIONNEL). COMMUNICATION INTÉGRÉE : RS-485 — MODBUS RTU. FONCTIONS PID INTÉGRÉES. COMPTEURS D’ÉNERGIE INTÉGRÉS. ENTRÉE CODEUR OPTIONNELLE. PROTECTION : IP20 (STANDARD). TEMPÉRATURE DE FONCTIONNEMENT : -10°C À +50°C (+60°C AVEC DÉCLASSEMENT). CONFORME IEC 61800-5-1 / UL / CE. PARAMÉTRAGE VIA DELTA DCISoft (PC TOOL) OU PANNEAU LOCAL.
| Référence fabricant (exemple) | VFD022EL43A |
| Fabricant | DELTA ELECTRONICS |
| Gamme | VFD-EL |
| Catégorie | Variation de vitesse |
| Sous-catégorie | Variateur de fréquence / Variateur de vitesse |
| Gamme de puissance | 0,2 kW à 22 kW |
| Tension d’alimentation | 100–240 V AC 1PH / 200–240 V AC 3PH / 380–480 V AC 3PH (±10 %) |
| Fréquence réseau | 50 / 60 Hz (±5 %) |
| Courant nominal (ex. 2,2 kW / 400V) | 5,5 A |
| Courant maximal transitoire | 150 % pendant 60 s |
| Fréquence de sortie | 0,1 – 600 Hz |
| Fréquence de découpage | 1 – 15 kHz (réglable) |
| Loi de commande moteur | V/F (scalaire), SVC (vectoriel sans capteur) |
| Types de moteurs compatibles | Asynchrone (induction) |
| Entrées digitales | 5 × DI (programmables — NPN/PNP sélectionnable) |
| Sorties digitales | 1 × DO open collector |
| Entrées analogiques | 2 × AI (0–10 V / 0–20 mA / 4–20 mA) |
| Sorties analogiques | 1 × AO (0–10 V) |
| Relais de sortie | 1 × relais 250 V AC / 5 A (NO/NC) |
| Communication intégrée | RS-485 — Modbus RTU (protocole Delta standard) |
| Modules communication optionnels | CANopen, PROFIBUS DP, DeviceNet (via carte CMC-ELP01 / CMC-MOD01) |
| Entrée codeur | Optionnelle (carte PG) |
| Régulateur PID | Intégré (process PID) |
| Compteur d’énergie | Intégré (kWh) |
| Vitesses préréglées | Jusqu’à 15 vitesses multi-paliers |
| Transistor de freinage | Intégré ≤ 7,5 kW — résistance externe requise |
| Filtre CEM | Externe recommandé (non intégré standard) |
| Panneau de commande | KPE-LE01 (optionnel / déporté) |
| Logiciel de paramétrage | Delta DCISoft (PC Tool) |
| Degré de protection | IP20 |
| Dimensions (ex. 2,2 kW / 400V) | 87 × 170 × 148 mm |
| Poids (ex. 2,2 kW / 400V) | ≈ 1,7 kg |
| Température fonctionnement | −10°C à +50°C (jusqu’à +60°C avec déclassement) |
| Température stockage | −20°C à +60°C |
| Humidité relative max. | 90 % sans condensation |
| Altitude max. | 1 000 m sans déclassement |
| Montage | Rail DIN 35 mm / fixation panneau |
| Conformité | CE, UL, cUL, IEC 61800-5-1, EN 61800-3 |
| Référence | Puissance | Courant | Alimentation |
|---|---|---|---|
| VFD002EL43A | 0,2 kW | 1,2 A | 380–480 V 3PH |
| VFD004EL43A | 0,4 kW | 1,5 A | 380–480 V 3PH |
| VFD007EL43A | 0,75 kW | 2,5 A | 380–480 V 3PH |
| VFD015EL43A | 1,5 kW | 4,2 A | 380–480 V 3PH |
| VFD022EL43A | 2,2 kW | 5,5 A | 380–480 V 3PH |
| VFD037EL43A | 3,7 kW | 9,0 A | 380–480 V 3PH |
| VFD055EL43A | 5,5 kW | 13,0 A | 380–480 V 3PH |
| VFD075EL43A | 7,5 kW | 17,5 A | 380–480 V 3PH |
| VFD110EL43A | 11 kW | 25,0 A | 380–480 V 3PH |
| VFD150EL43A | 15 kW | 32,0 A | 380–480 V 3PH |
| VFD220EL43A | 22 kW | 45,0 A | 380–480 V 3PH |
