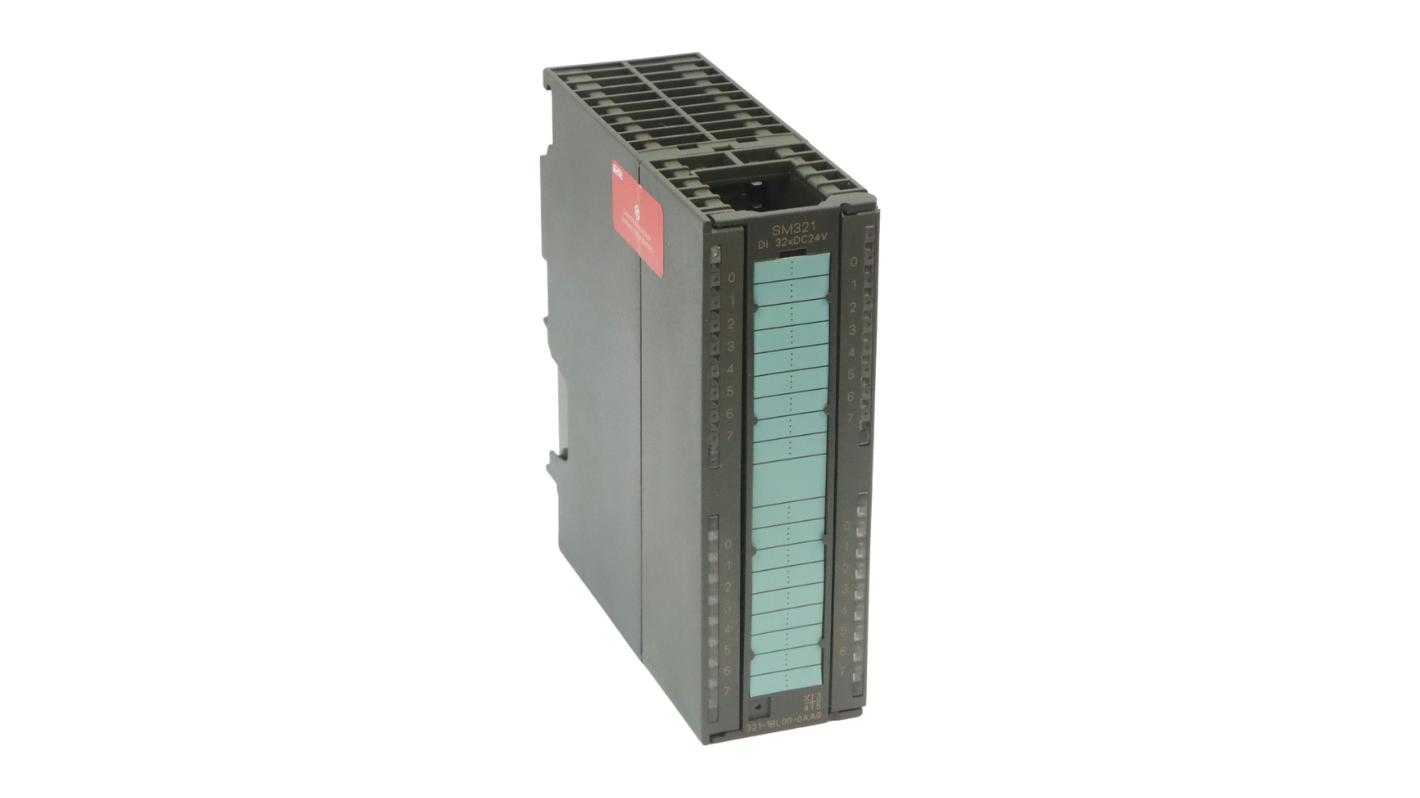

SIMATIC S7-300 — SM 321 Module d’entrées digitales 16 × 24 V DC
Référence : 6ES7321-1BH00-0AA0
| Nombre d’entrées | 16 × entrées digitales |
| Tension d’entrée | 24 V DC |
| Courant d’entrée | 7 mA (typique) |
| Isolation galvanique | Oui — par groupe de 8 (2 groupes) |
| Diagnostic | Aucun (module standard) |
| Connecteur frontal | 40 broches — 6ES7392-1AM00-0AA0 |
| Configuration | STEP 7 / TIA Portal |
| Dimensions | 40 × 125 × 117 mm — ≈ 175 g |
SIMATIC S7-300, SM 321, MODULE D’ENTRÉES DIGITALES. RÉFÉRENCE : 6ES7321-1BH00-0AA0. 16 ENTRÉES DIGITALES 24 V DC. ISOLATION GALVANIQUE PAR GROUPE DE 8. COURANT D’ENTRÉE : 7 mA. FRÉQUENCE D’ENTRÉE MAX. : 100 HZ. CONNEXION VIA CONNECTEUR FRONTAL 40 BROCHES (6ES7392-1AM00-0AA0). ALIMENTATION CAPTEURS : 24 V DC (EXTERNE — NON FOURNIE PAR LE MODULE). DIMENSIONS : 40 × 125 × 117 MM. POIDS : ≈ 175 G. TEMPÉRATURE DE FONCTIONNEMENT : 0°C À +60°C. CONFORME CE / UL.
| Référence fabricant | 6ES7321-1BH00-0AA0 |
| Fabricant | SIEMENS |
| Gamme | SIMATIC S7-300 |
| Catégorie | Contrôle commande |
| Sous-catégorie | Module d’entrées / Entrée digitale (SM) |
| Type de module | SM 321 — Module d’entrées digitales 16 voies |
| Nombre d’entrées digitales | 16 |
| Tension d’entrée nominale | 24 V DC |
| Plage tension état “1” | 13 – 30 V DC |
| Plage tension état “0” | −30 – 5 V DC |
| Courant d’entrée à état “1” | 7 mA (typique) |
| Fréquence d’entrée max. | 100 Hz |
| Temps de réponse (0 → 1) | 1,2 – 4,8 ms (selon filtre) |
| Temps de réponse (1 → 0) | 1,2 – 4,8 ms (selon filtre) |
| Isolation galvanique | Oui — par groupe de 8 entrées (2 groupes) |
| Tension d’isolement | 500 V AC / 1 min |
| Groupes de potentiel | 2 groupes — 8 entrées par groupe |
| Type de câblage capteur | 2 fils (source / puits) |
| Diagnostic | Aucun (module standard sans diagnostic) |
| LED de signalisation | 1 × LED verte par entrée (état signal) |
| Connecteur frontal requis | 40 broches — Réf. 6ES7392-1AM00-0AA0 (non fourni) |
| Alimentation du module | Via bus S7-300 (5 V DC — ≈ 80 mA) |
| Consommation courant bus | 80 mA (à 5 V DC) |
| Alimentation capteurs (L+) | 24 V DC (externe — non fournie par le module) |
| Logiciel de configuration | STEP 7 V5.5 / TIA Portal V13 ou supérieur |
| Rack compatible | Rail DIN / Rack S7-300 (UR1, UR2) |
| Dimensions (L × H × P) | 40 × 125 × 117 mm |
| Poids | ≈ 175 g |
| Température fonctionnement | 0°C à +60°C |
| Température stockage | −40°C à +70°C |
| Humidité relative max. | 95 % sans condensation |
| Résistance aux chocs | 15G / 11 ms — IEC 60068-2-27 |
| Montage | Rail DIN / Rack S7-300 |
| Conformité | CE, UL, cUL, IEC 61131-2 |
| Référence | Entrées | Tension | Isolation | Diagnostic |
|---|---|---|---|---|
| 6ES7321-1BH00-0AA0 | 16 | 24 V DC | Par groupe de 8 | — |
| 6ES7321-1BH02-0AA0 | 16 | 24 V DC | Par groupe de 8 | — |
| 6ES7321-1CH00-0AA0 | 16 | 24 V DC | Par groupe de 16 | — |
| 6ES7321-7BH01-0AB0 | 16 | 24 V DC | Par voie | ✅ Rupture fil / CC / L+ |
| 6ES7321-1BL00-0AA0 | 32 | 24 V DC | Par groupe de 16 | — |
| 6ES7321-1FF01-0AA0 | 8 | 120/230 V AC | Par groupe de 4 | — |
