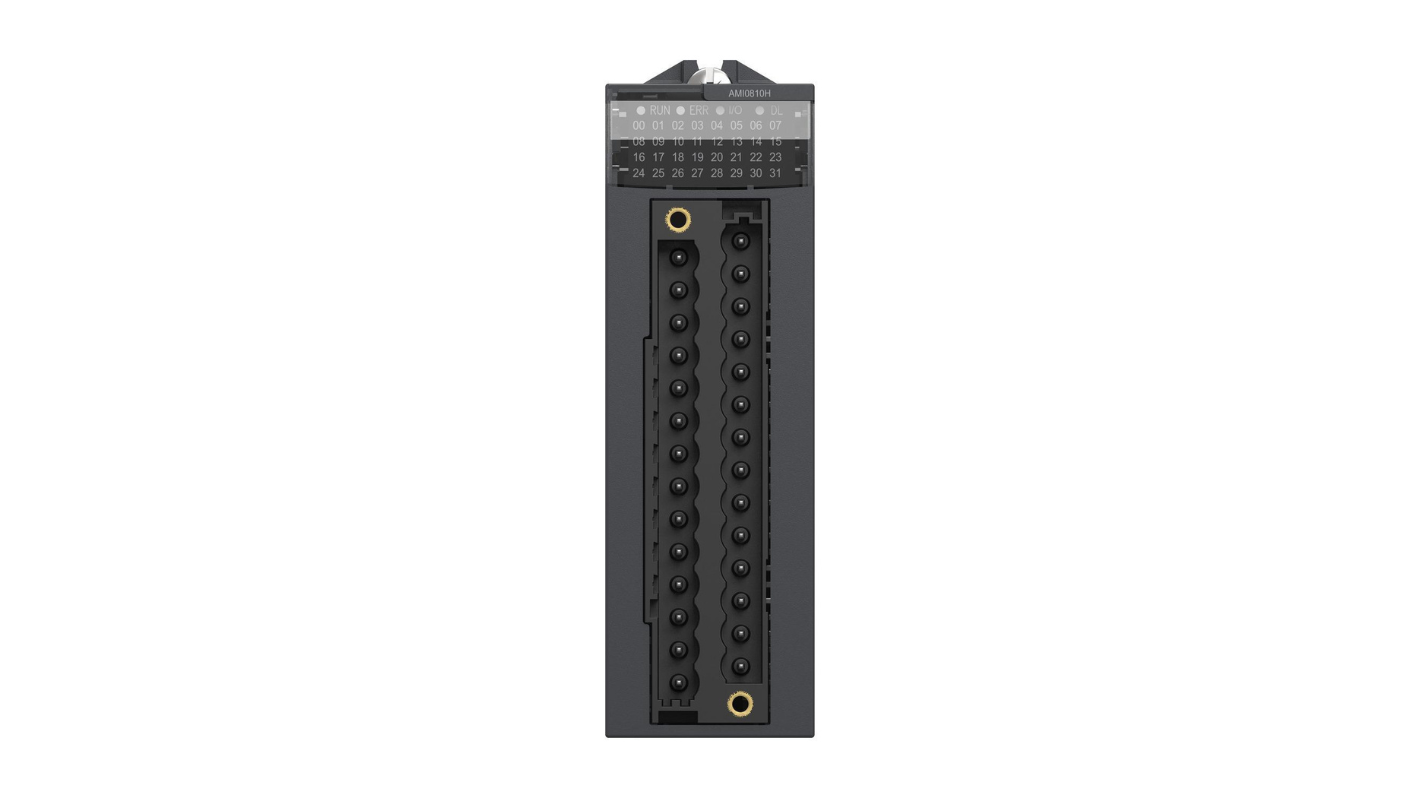

MODICON M340 — BMX AMI 0410 Module d’entrées analogiques 4 voies
Référence : BMX AMI 0410
| Nombre d’entrées | 4 voies analogiques |
| Résolution | 12 bits |
| Types de mesure | Tension (±10V / 0–10V) / Courant (0–20mA / 4–20mA) |
| Isolation galvanique | Oui — par groupe de 4 |
| Diagnostic | Rupture de fil / Dépassement de plage / Défaut L+ |
| Connexion | Bornier à vis 20 bornes |
| Configuration | Unity Pro / EcoStruxure Control Expert |
| Rack compatible | BMX XBP 0400 / 0800 / 1200 |
| Dimensions | 47 × 100 × 73 mm — ≈ 170 g |
MODICON M340, BMX AMI, MODULE D’ENTRÉES ANALOGIQUES SCHNEIDER ELECTRIC. RÉFÉRENCE : BMX AMI 0410. 4 ENTRÉES ANALOGIQUES CONFIGURABLES. RÉSOLUTION : 12 BITS. TYPES DE MESURE : TENSION (±10 V / 0–10 V / 0–5 V) ET COURANT (0–20 mA / 4–20 mA). ISOLATION GALVANIQUE PAR GROUPE DE 4. CONNEXION VIA BORNIER À VIS. ALIMENTATION : VIA BUS M340 (3,3 V DC + 5 V DC) + 24 V DC EXTERNE. COMPATIBLE RACK BMX XBP 0400 / 0800 / 1200. CONFIGURATION VIA UNITY PRO / ECOSTRUXURE CONTROL EXPERT. DIMENSIONS : 47 × 100 × 73 MM. POIDS : ≈ 170 G. TEMPÉRATURE DE FONCTIONNEMENT : 0°C À +60°C. CONFORME CE / UL.
| Référence fabricant | BMX AMI 0410 |
| Fabricant | SCHNEIDER ELECTRIC |
| Gamme | MODICON M340 |
| Catégorie | Contrôle commande |
| Sous-catégorie | Module d’entrées analogiques (BMX) |
| Type de module | BMX AMI — Module d’entrées analogiques 4 voies |
| Nombre d’entrées analogiques | 4 |
| Résolution | 12 bits (1 parmi 4096) |
| Type de mesure — Tension | ±10 V / 0–10 V / 0–5 V / 1–5 V |
| Type de mesure — Courant | 0–20 mA / 4–20 mA |
| Impédance d’entrée (tension) | ≥ 470 kΩ |
| Résistance d’entrée (courant) | 250 Ω |
| Temps de conversion par voie | ≤ 2,5 ms |
| Temps de cycle (4 voies) | ≤ 10 ms |
| Précision à 25°C | ± 0,1 % de la pleine échelle |
| Suppression des perturbations | 50 Hz / 60 Hz (configurable) |
| Isolation galvanique | Oui — par groupe de 4 voies |
| Tension d’isolement | 1500 V AC / 1 min |
| Groupes de potentiel | 1 groupe — 4 voies |
| Tension de mode commun max. | ±15 V DC |
| Diagnostic — Rupture de fil | ✅ Oui (sur entrées courant 4–20 mA) |
| Diagnostic — Dépassement de plage | ✅ Oui (overflow / underflow) |
| Diagnostic — Défaut alimentation L+ | ✅ Oui |
| Alarme de diagnostic | Oui — via bus M340 |
| LED de signalisation | 1 × LED rouge ERR (défaut module) + 1 × LED verte RUN |
| Type de connexion | Bornier à vis 20 bornes (câblage direct) |
| Alimentation du module | Via bus M340 (3,3 V DC + 5 V DC) |
| Alimentation externe (L+) | 24 V DC (20,4 – 28,8 V DC) — requis pour capteurs actifs |
| Racks compatibles | BMX XBP 0400 / BMX XBP 0800 / BMX XBP 1200 |
| Logiciel de configuration | Unity Pro / EcoStruxure Control Expert |
| Langages (IEC 61131-3) | LD, FBD, ST, IL, SFC (GRAFCET) |
| Dimensions (L × H × P) | 47 × 100 × 73 mm |
| Poids | ≈ 170 g |
| Température fonctionnement | 0°C à +60°C |
| Température stockage | −25°C à +70°C |
| Humidité relative max. | 95 % sans condensation |
| Degré de protection | IP20 |
| Résistance aux chocs | 15G / 11 ms — IEC 60068-2-27 |
| Montage | Sur rack BMX XBP (rail DIN ou fixation panneau) |
| Conformité | CE, UL, cUL, IEC 61131-2 |
| Référence | Type | Voies | Résolution | Mesure |
|---|---|---|---|---|
| BMX AMI 0410 | Entrées AI | 4 | 12 bits | U / I |
| BMX AMI 0800 | Entrées AI | 8 | 12 bits | U / I |
| BMX AMI 0810 | Entrées AI | 8 | 16 bits | U / I / TC / RTD |
| BMX AMO 0210 | Sorties AO | 2 | 12 bits | U / I |
| BMX AMO 0410 | Sorties AO | 4 | 12 bits | U / I |
| BMX ART 0414 | Entrées température | 4 | 16 bits | TC / RTD / PT100 |
